CentOS7通过HeartBeat配置实现高可用HA

一、环境描述

Linux版本:
[[email protected] ~]# uname -r
3.10.0-957.el7.x86_64
[[email protected] ~]# cat /etc/redhat-release
CentOS Linux release 7.6.1810 (Core)

双节点集群IP地址信息:
节点01:linux01 172.16.0.201
节点02:linux02 172.16.0.202
虚拟IP:172.16.0.200

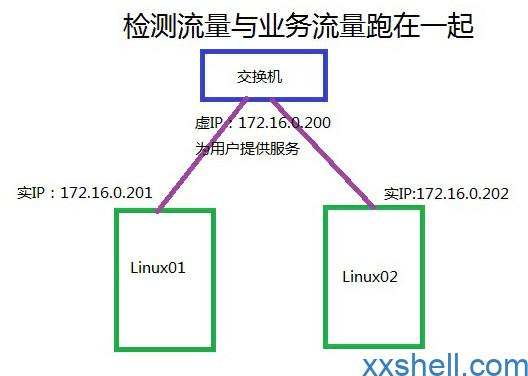

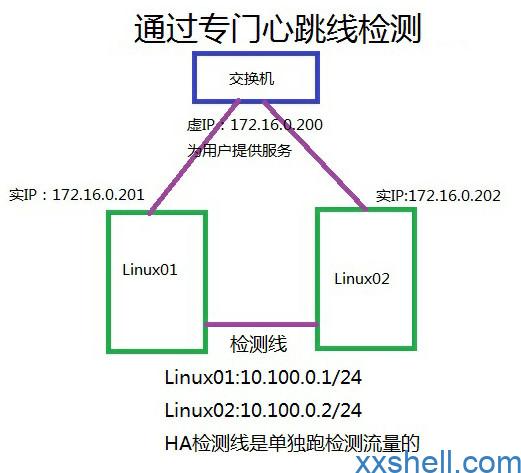

集群检测有两种检测方式,通过业务线检测和通过HA线检测。本次案例配置了业务线检测,如果需要配置HA检测线检测,可以修改ha.cf配置文件中的“ucast”。

二、基础环境搭建

主备节点服务器都需要配置以下内容:
1、设置主机名(配置主机名需要重启);

vim /etc/hostname

2、设置hosts主机名解析;

vim /etc/hosts
在配置文件中增加以下内容:
172.16.0.201 linux01
172.16.0.202 linux02

3、关闭Selinux;

setenforce 0
sed -i "s/SELINUX=enforcing/SELINUX=disabled/" /etc/selinux/config

4、关闭firewall防火墙;

systemctl stop firewalld
systemctl disable firewalld

5、配置集群操作系统SSH互信;

linux01上执行
ssh-keygen -t rsa   #生成公钥一直回车即可
ssh-copy-id -i  .ssh/id_rsa.pub [email protected]
#
linux02上执行
ssh-keygen -t rsa   #生成公钥一直回车即可
ssh-copy-id -i  .ssh/id_rsa.pub [email protected]

6、核对两台服务器时间,最好使用NTP进行时间同步;

三、HeartBeat安装部署

1、安装编译环境

yum install -y gcc gcc-c++ autoconf automake libtool glib2-devel libxml2-devel bzip2 bzip2-devel e2fsprogs-devel libxslt-devel libtool-ltdl-devel asciidoc

2、创建用户和组

groupadd haclient
useradd -g haclient hacluster

3、下载软件包

wget http://www.xxshell.com/download/heartbeat/Reusable-Cluster-Components-glue.tar.gz
wget http://www.xxshell.com/download/heartbeat/resource-agents-3.9.6.tar.gz
wget http://www.xxshell.com/download/heartbeat/Heartbeat-3.0.tar.gz

4、安装Reusable-Cluster-Components-glue

tar -xzvf Reusable-Cluster-Components-glue.tar.gz
cd Reusable-Cluster-Components-glue
./autogen.sh
./configure \
--prefix=/usr/local/heartbeat \
--with-daemon-user=hacluster \
--with-daemon-group=haclient \
--enable-fatal-warnings=no LIBS='/lib64/libuuid.so.1'
make && make install
echo $?
cd ..

5、安装resource-agents-3.9.6

tar -xzvf resource-agents-3.9.6.tar.gz
cd resource-agents-3.9.6
./autogen.sh
./configure \
--prefix=/usr/local/heartbeat \
--with-daemon-user=hacluster \
--with-daemon-group=haclient \
--enable-fatal-warnings=no LIBS='/lib64/libuuid.so.1'
make && make install
echo $?
cd ..

6、安装Heartbeat-3.0

tar -xzvf Heartbeat-3.0.tar.gz
cd Heartbeat-3.0
./bootstrap
export CFLAGS="$CFLAGS -I/usr/local/heartbeat/include -L/usr/local/heartbeat/lib"
./configure \
--prefix=/usr/local/heartbeat \
--with-daemon-user=hacluster \
--with-daemon-group=haclient \
--enable-fatal-warnings=no LIBS='/lib64/libuuid.so.1'
make && make install
echo $?
#

四、HeartBeat配置

1、在主服务器linux01上复制HeartBeat包中doc下列文件到指定目录

cp doc/{ha.cf,haresources,authkeys} /usr/local/heartbeat/etc/ha.d/

2、在主服务器linux01上编辑ha.cf配置文件

vim /usr/local/heartbeat/etc/ha.d/ha.cf
#编辑配置文件,注释掉配置文件中的其他内容,配置如下内容,ipfail文件路径可能不同,添加时候find一下。
debugfile /var/log/ha-debug
logfile /var/log/ha-log
logfacility local0
keepalive 1
deadtime 10
warntime 5
initdead 60
udpport 694
ucast ens192 172.16.0.202
auto_failback on
node linux01
node linux02
ping 172.16.0.1
respawn hacluster /usr/local/heartbeat/libexec/heartbeat/ipfail

配置文件各项参数解释:

debugfile /var/log/ha-debug:该文件保存heartbeat的调试信息。
logfile /var/log/ha-log:heartbeat的日志文件。
keepalive 1:心跳的时间间隔,默认时间单位为秒s。
deadtime 10:心跳超时时间,超过该则认为对方已经失效。
warntime 5:超出该时间间隔未收到对方节点的心跳,则发出警告并记录到日志中。
initdead 60:在某系统上,系统启动或重启之后需要经过一段时间网络才能正常工作,该选项用于解决这种情况产生的时间间隔,取值至少为deadtime的2倍。
udpport 694:设置广播通信使用的端口,694为默认使用的端口号。
ucast ens192 172.16.0.202:设置单播对方机器心跳检测的网卡和IP。
auto_failback on:heartbeat的两台主机分别为主节点和从节点。主节点在正常情况下占用资源并运行所有的服务,遇到故障时把资源交给从节点由从节点运行服务。在该选项设为on的情况下,一旦主节点恢复运行,则自动获取资源并取代从节点,否则不取代从节点。
respawn heartbeat /usr/lib/heartbeat/ipfail:指定与heartbeat一同启动和关闭的进程,该进程被自动监视,遇到故障则重新启动。最常用的进程是ipfail,该进程用于检测和处理网络故障,需要配合ping语句指定的ping node来检测网络连接。如果你的系统是64bit,请注意该文件的路径。

3、在主服务器linux01上编辑haresources配置

vim /usr/local/heartbeat/etc/ha.d/haresources
#在第一行添加以下内容
linux01 172.16.0.200/24/ens192

172.16.0.200:为虚拟IP(VIP)
24:该网段的子网掩码
ens192:为业务网卡名称
linux01 172.16.0.200/24/ens192 【进程名称】后面还可以添加进程名称,用来同时监控服务器与进程

4、在主服务器linux01上编辑authkeys,配置加密参数并附加权限;

vim /usr/local/heartbeat/etc/ha.d/authkeys
#在最后添加加密参数
auth 2
2 md5 Hello

auth 2:表示使用id为2的验证 下边需要定义一个2的验证算法 .
2 md5 Hello  #ID 2的验证加密为md5,并添加密码。

chmod 600 /usr/local/heartbeat/etc/ha.d/authkeys
#给authkeys配置权限

5、拷贝配置文件到linux02服务器上;

scp /usr/local/heartbeat/etc/ha.d/{ha.cf,haresources,authkeys} [email protected]:/usr/local/heartbeat/etc/ha.d/

拷贝完成后登录linux02修改ha.cf配置文件将ucast的IP地址修改为linux01的修改为“ucast ens192 172.16.0.201”。

6、配置网卡支持文件

mkdir -pv /usr/local/heartbeat/usr/lib/ocf/lib/heartbeat/
cp /usr/lib/ocf/lib/heartbeat/ocf-* /usr/local/heartbeat/usr/lib/ocf/lib/heartbeat/
ln -svf /usr/local/heartbeat/lib64/heartbeat/plugins/RAExec/* /usr/local/heartbeat/lib/heartbeat/plugins/RAExec/
ln -svf /usr/local/heartbeat/lib64/heartbeat/plugins/* /usr/local/heartbeat/lib/heartbeat/plugins/
#注意:一般启动时会报错因为 ping和ucast这些配置都需要插件支持 需要将lib64下面的插件软连接到lib目录 才不会抛出异常。

7、两台节点上启动heartbeat服务

systemctl enable heartbeat
systemctl start heartbeat

五、高可靠性测试

测试HeartBeat是否生效有两种方式
①通过查看ARP地址表,可以看到172.16.0.200的MAC地址漂移;
②安装httpd,WEB应用,切换是否访问正常;
下面就演示一下如何通过WEB应用测试:
1、安装启动httpd服务

yum install -y httpd
systemctl enable httpd
systemctl start httpd

2、替换和修改默认index.html页面

cd /usr/share/httpd/noindex/
mv index.html index.html.backup
vim index.html  #为主备服务器添加不同的文字,如主服务器
linux01_master

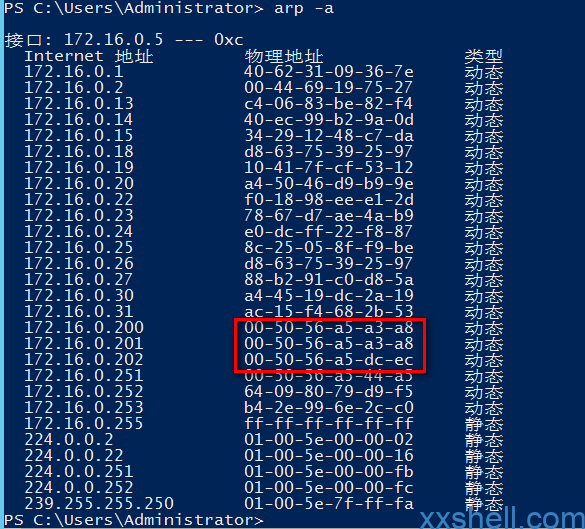

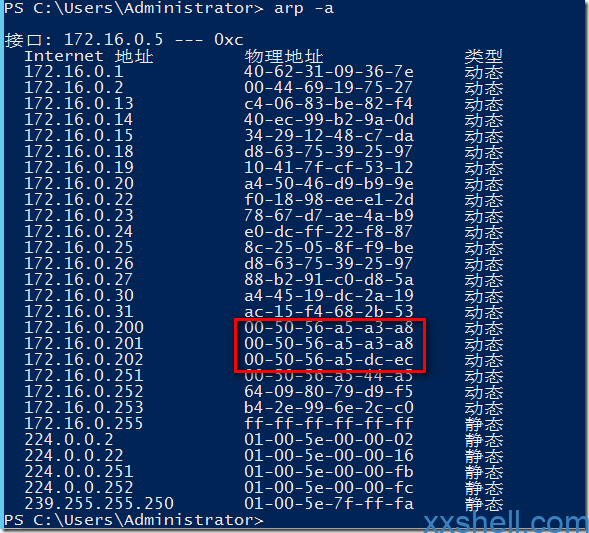

查询倒换的MAC地址

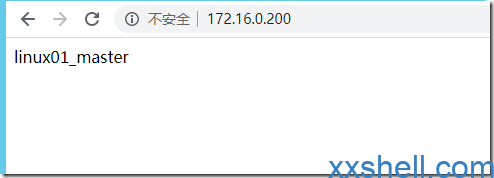

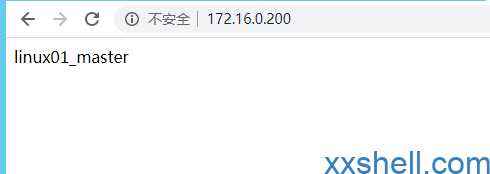

测试WEB应用HA倒换
