H3C V7防火墙设备旁路流量检测IPS AV防病毒等配置案例

1、环境描述

    网络中安装H3C F1030防火墙，版本号为7.1.064,Release 9360P27 V7版本,流量通过核心交换机通过流镜像，把网络中所有流量镜像到防火墙GigabitEthernet1/0/15接口，通过防火墙对网络流量进行IPS入侵防御、AV防病毒、URL特征库、ACG应用识别分析。

    新建安全策略调用上述分析策略，但防火墙安全策略无流量匹配，这是因为旁路镜像部署需要配置inline黑洞，否则设备不转发流量，所以策略中没有命中次数。

二、设备配置

1、设备命令行配置

vlan 2
quit

interface GigabitEthernet1/0/15
 port link-mode bridge
 port access vlan 2

security-zone name analyze
 import interface GigabitEthernet1/0/15 vlan 1 to 4094

#创建安全策略,全通分析
security-policy ip
 rule 0 name analyze
  action pass
  counting enable
  profile 0_IPv4
#

#安全策略调用分析
app-profile 0_IPv4
 ips apply policy default mode protect
 data-filter apply policy default
 url-filter apply policy default
 file-filter apply policy default
 anti-virus apply policy default mode protect
 waf apply policy default mode protect
 apt apply policy default
#

2、防火墙WEB界面中开启黑洞功能

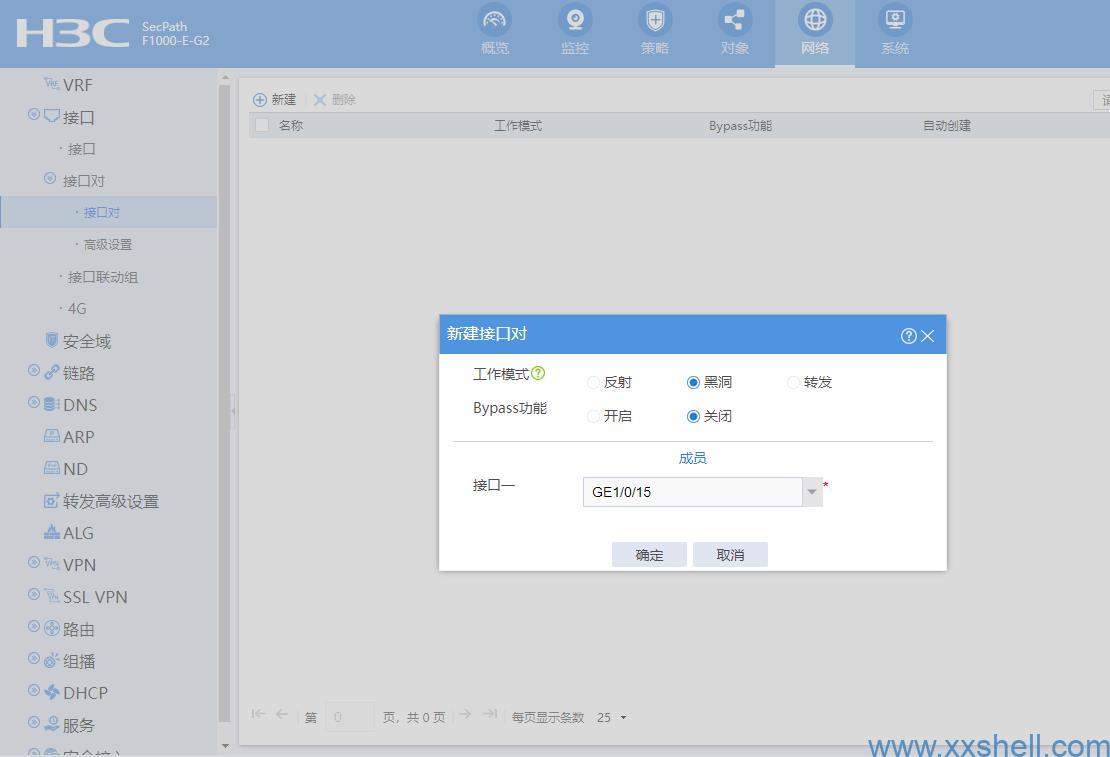

创建黑洞模式接口对，并添加成员接口 选择“网络 > 接口 > 接口对> 接口对“，进入接口对页面。

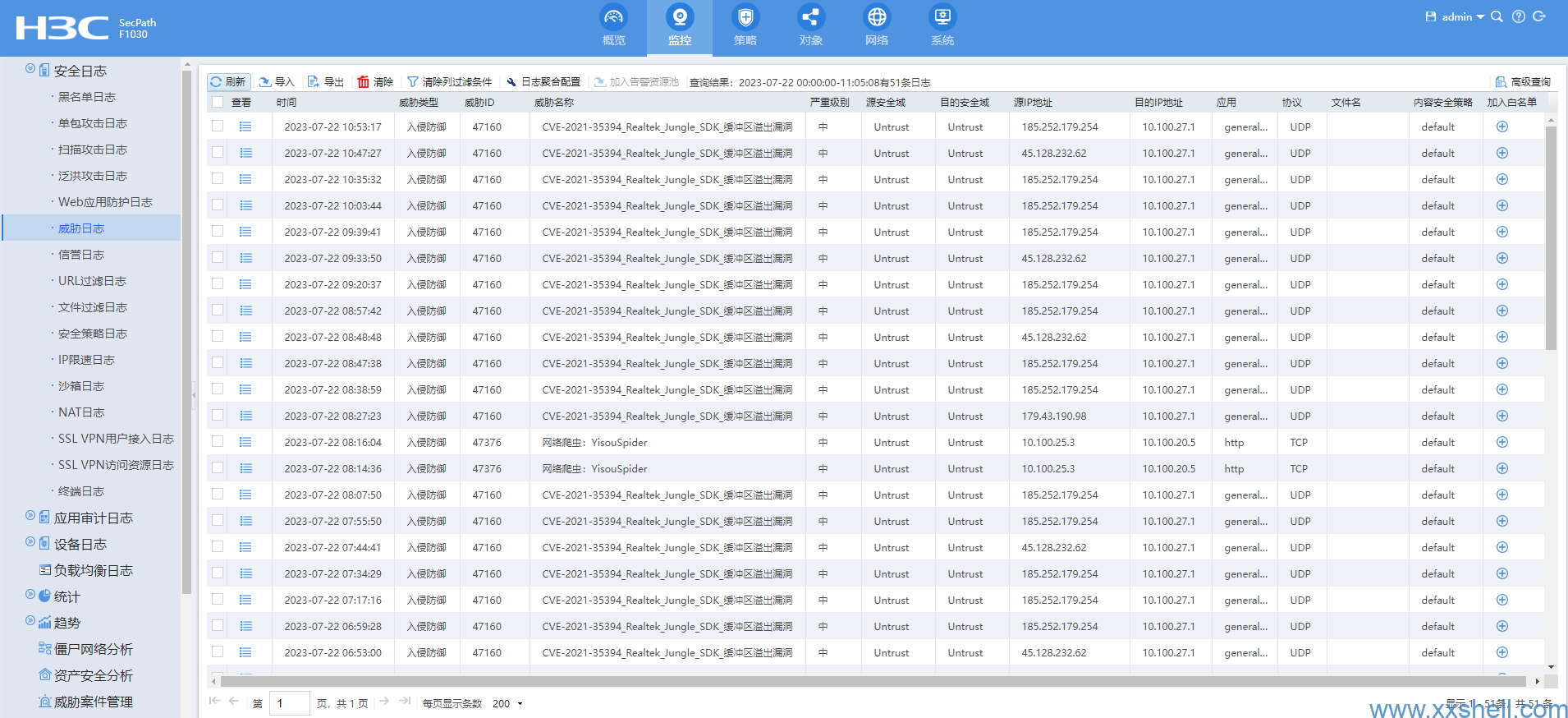

将G1/0/15接口设置为黑洞模式，这样就可以看到安全策略就有流量计数，检测安全策略就有安全防护的日志了。
