一、机框简介

EPU02D系列插框为BDU65-03和PMU 12A提供插槽，并提供-48V直流配电功能。
EPU02D插框为BDU65-03提供插槽，默认提供4路-48V直流输出，可通过选配BDU65-03最大支持6路升压输出。
EPU02D-02插框为BDU65-03提供插槽，默认提供4路-48V直流输出，可通过选配BDU65-03最大支持3路升压输出。

EPU02D机框直流载流可以达到200A，机框通过PMU12A原生支持CAN通讯接口，可以通过尾插连接SMU监控模块，可以实现支持监控机框，连接华为太阳能模块，修改成太阳能机框，而且支持机框级联，非常实用。性价比非常高。

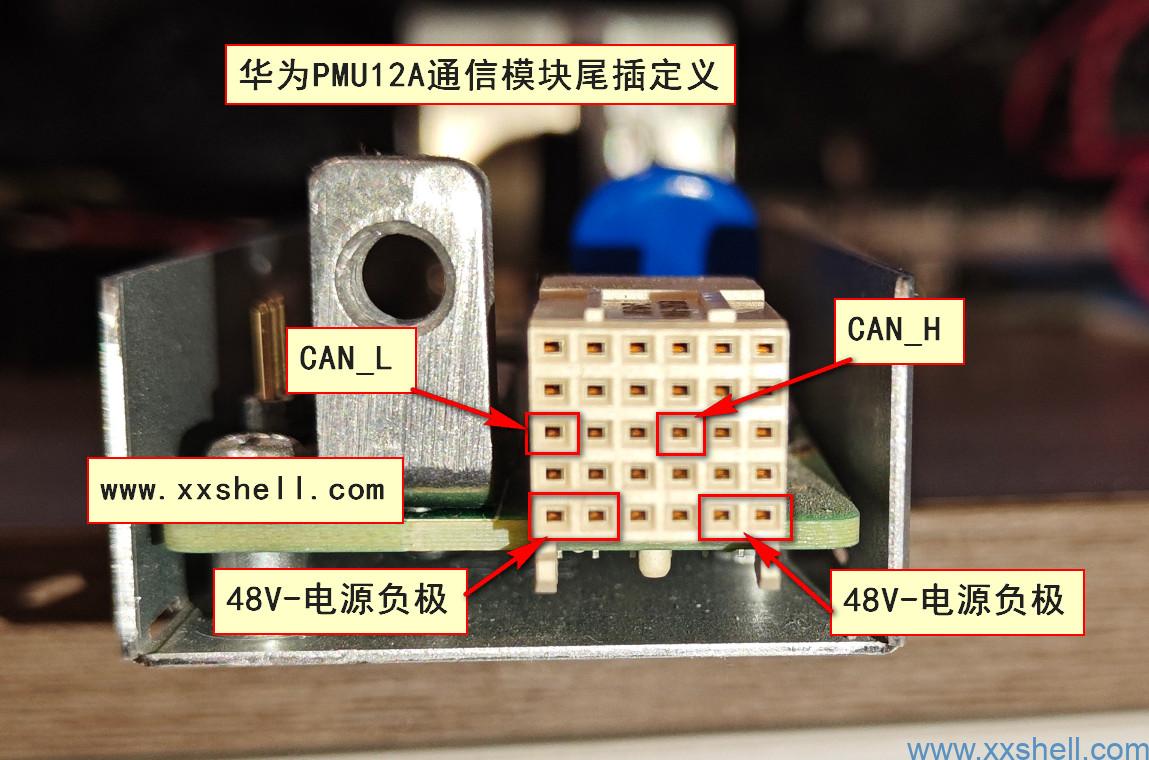

二、PMU12A尾插定义

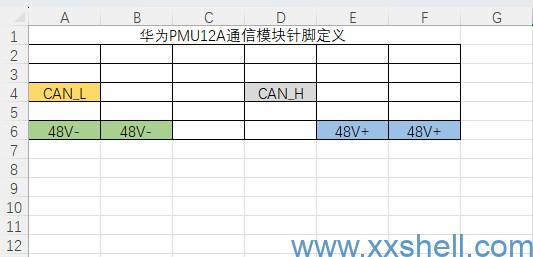

   通过该尾插定义可以连接SMU监控模块，实现管理，具体通讯线与供电线如下：

下图为转接板PCB连接示例，有需要可以找我购买，价格便宜，功能实用。
