一、前言

本教程是针对于购买SMU02B1管理模块套装用户。
教程主要介绍管理模块连接华为ESM锂电池与刀片电池的物理连接方式，LCD屏幕、APP的设置与数据查看。
如果您是02C、或02C-X模块设置大体相同，细节会有不同。

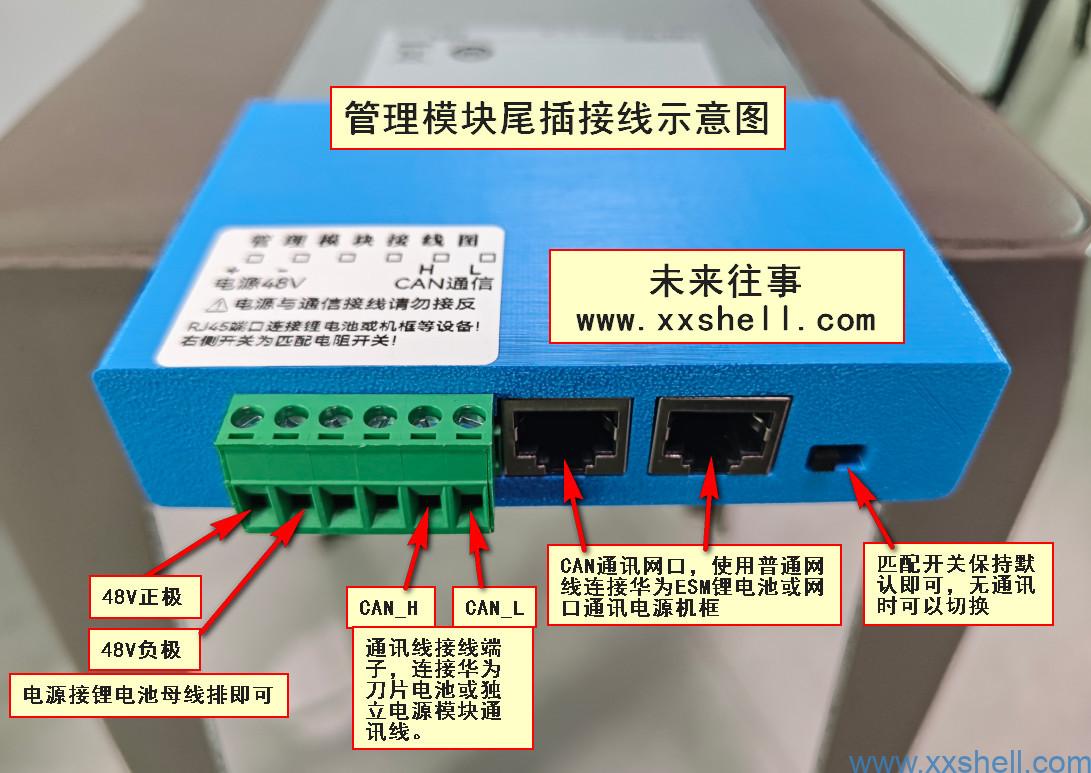

华为刀片电池通讯口接线：
管理模块尾插CAN_L通讯连接刀片电池网口7线序对应颜色棕白；
管理模块尾插CAN_H通讯连接刀片电池网口3线序对应颜色绿白；

华为ESM锂电池直接通过普通568B网线连接锂电池COM-IN接口；
多块电池通过级联的方式连接，收尾相连，模块连接匹配电阻。

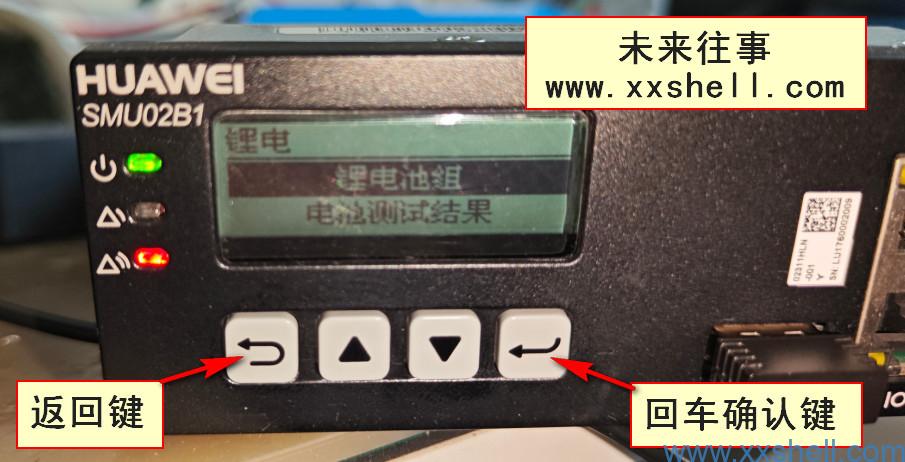

查看锂电池信息屏幕选择路径：
主菜单-运行信息-锂电-【下列选项】

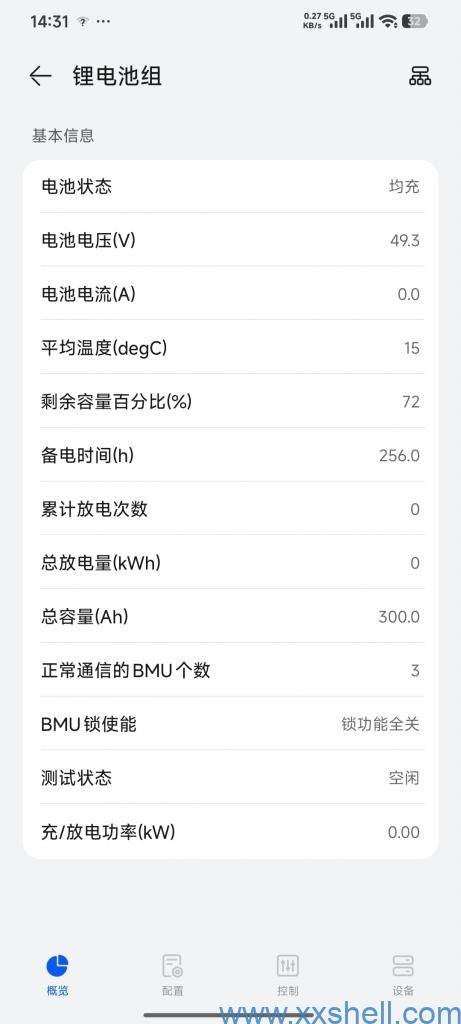

锂电池组可以查看电池组的各项信息如整体的电压、电流、总放电功率、总放电量等；
锂电池1 可以查看每个电池包的各项参数、如电芯电压、电芯的电压、型号等；

设置锂电池组相关设置选择路径：
主菜单-参数设置-输入密码00001-锂电-【下列选项】

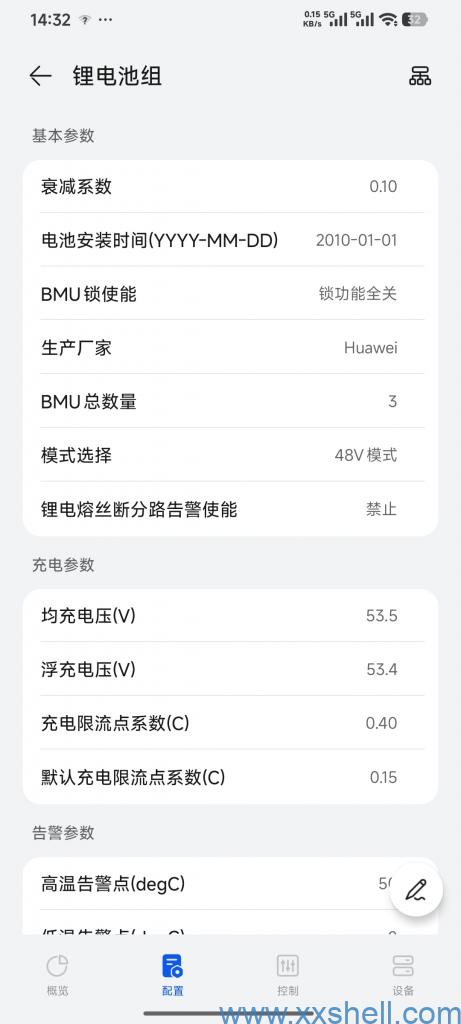

基本参数可以查看和设置电池模式、连接的BMU数量；
充电参数可以设置均充电压、浮充电压、充电限流点系数（默认是0.4，即单块电池0.4C充个电，如果是100A的锂电池则为40A的充电电流）；

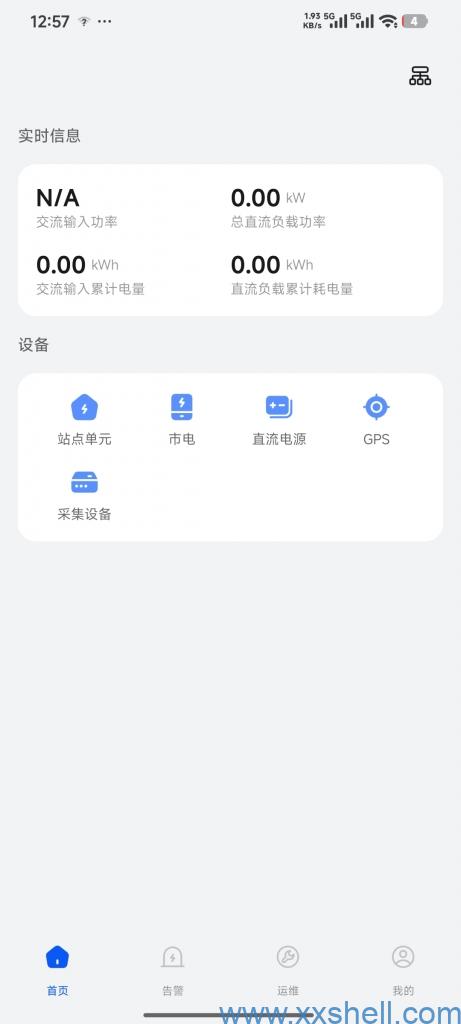

针对安装WIFI模块的设备，可以通过安卓操作系统的手机使用站点APP连接模块发射的wifi，管理和访问SMU模块。
APP获取可以联系购买处商家获取最新的“站点APP”，到时会发送最新的APP下载链接。
如果您看不懂下列配置步骤，可以点击华为站点APP近端管理连接SMU模块教程查看视频教程。

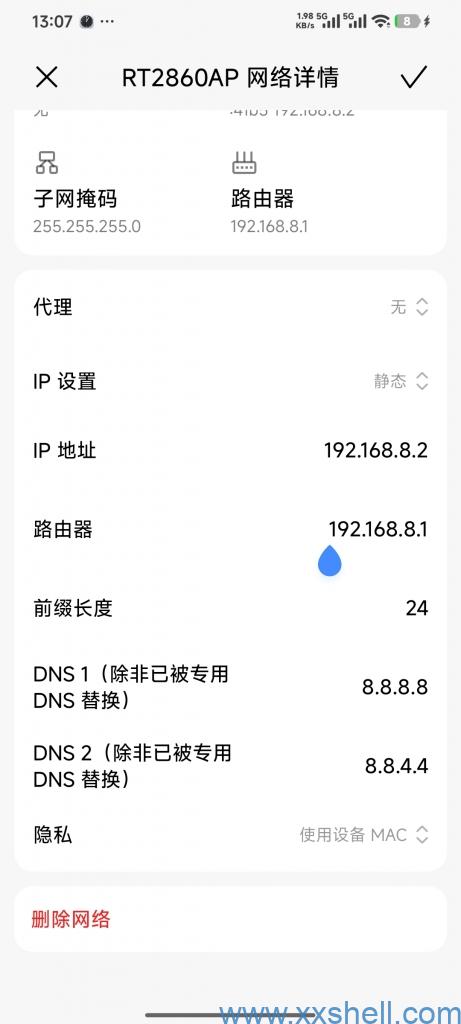

找到wifi名称为“RT2860AP”的无线信号，长按修改网络，修改下列信息：
IP设置为静态
IP地址为192.168.8.2 如果有多个终端地址依次往后顺延
网关为192.168.8.1
前缀长度为24
DNS1为8.8.8.8
DNS2为8.8.4.4
隐私使用设备MAC

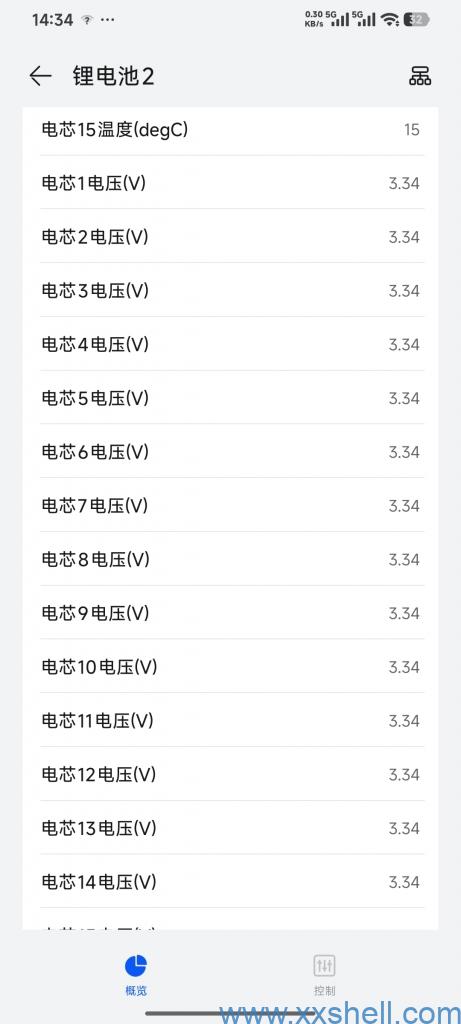

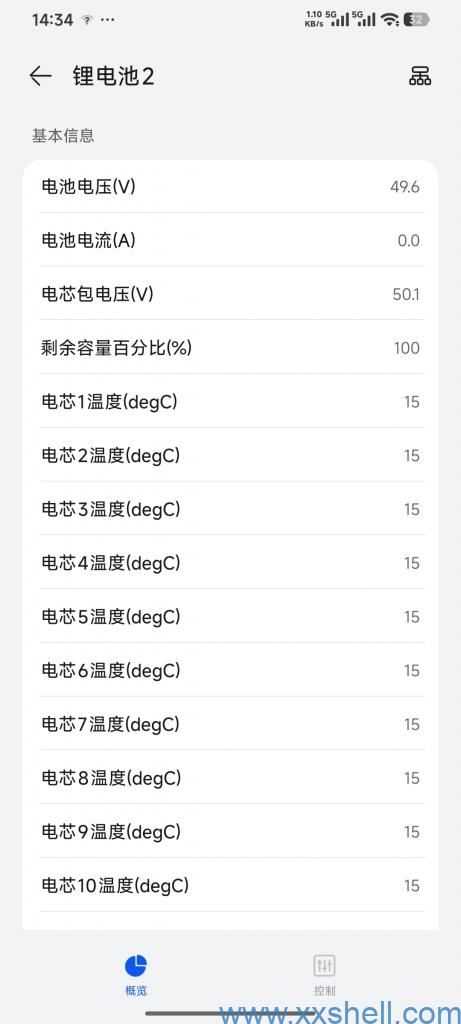

锂电池相关信息路径为：
主菜单-直流电源-锂电池组-设备-锂电池1
操作也可以使用右上角目录树，下列是V600R025C30软件版本截图展示。
