Zabbix如何绘制流量拓扑图

网络管理人员可以通过网络拓扑快速诊断定位问题,本次写一下在Zabbix中绘制部署网络流量拓扑。

一、在拓扑图中添加主机

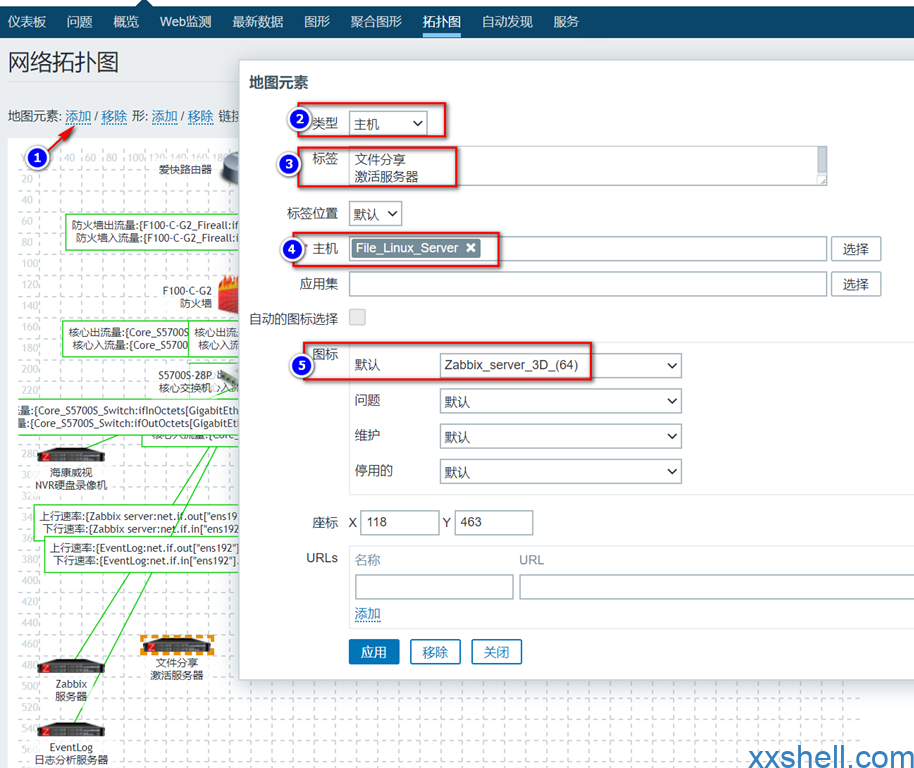

点击“地图元素-添加” 增加设备

二、增加线路

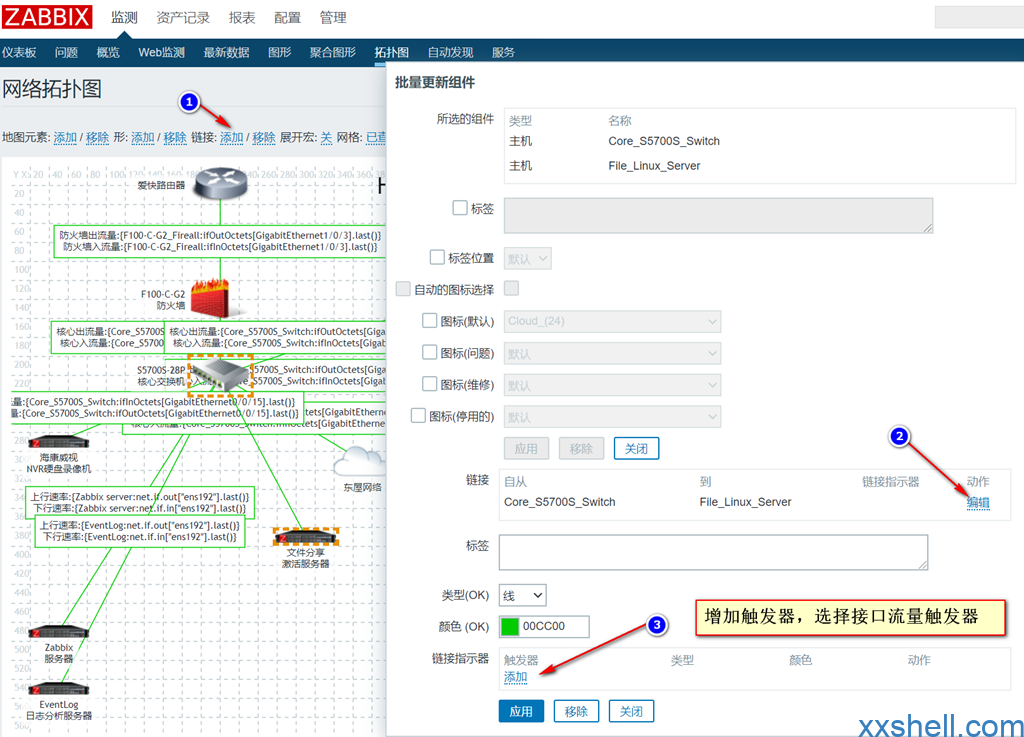

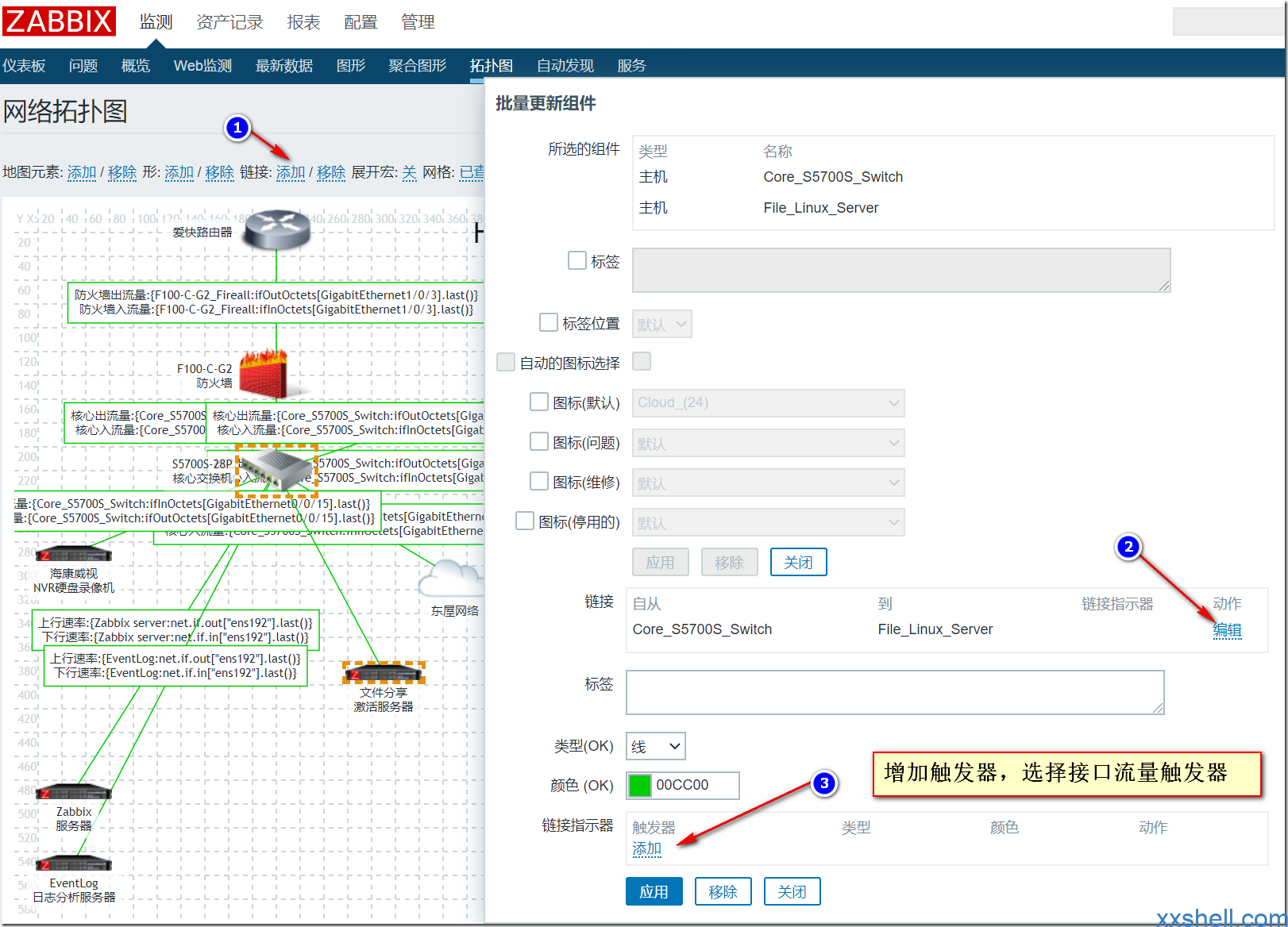

1、选中要增加线路的两台设备,然后点击“链接-增加”

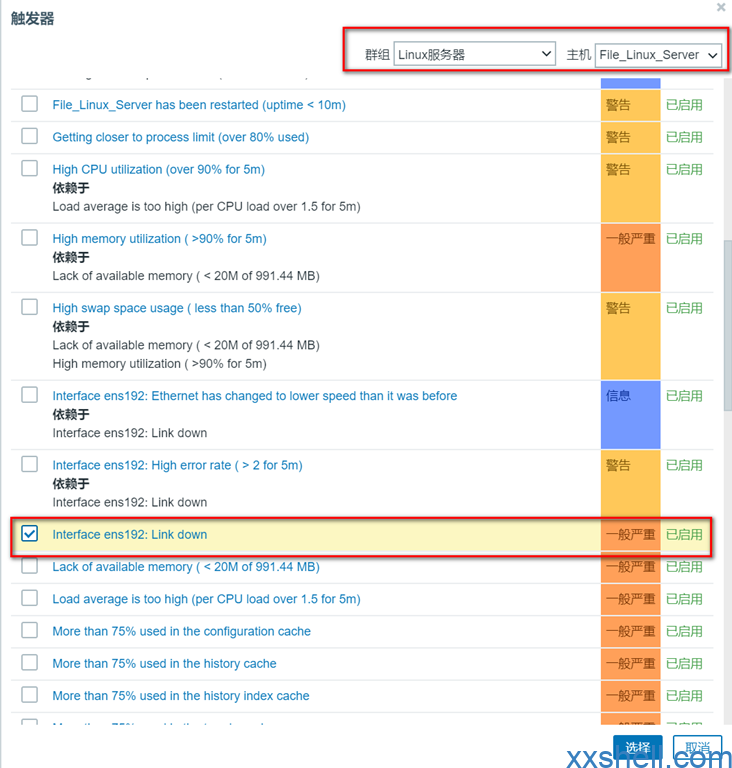

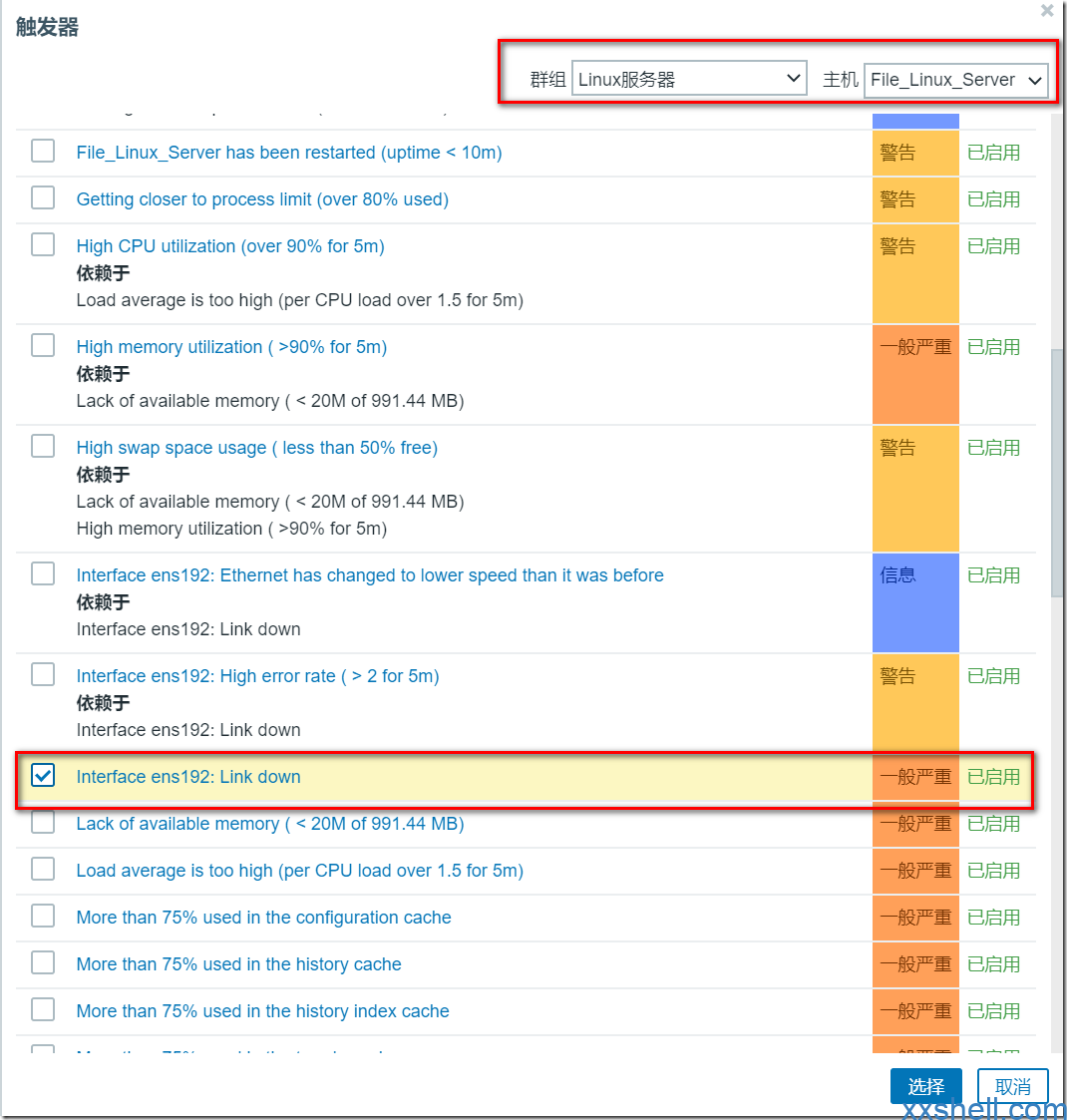

2、选择对应接口网络的触发器,选择这个触发器的作用是触发器触发DOWN的动作,使得链路也会显示DOWN(这个地方不要选择流量触发器);
3、编辑链接的标签,标签内容需要携带参数才可以显示流量,这个地方我们另外开一个窗口查找参数,我这里的参数如下:
上行速率:{File_Linux_Server:net.if.out["ens192"].last()}
下行速率:{File_Linux_Server:net.if.in["ens192"].last()}
参数解释:
上行速率【文字描述根据爱好配置即可】
File_Linux_Server【采样的主机名称】

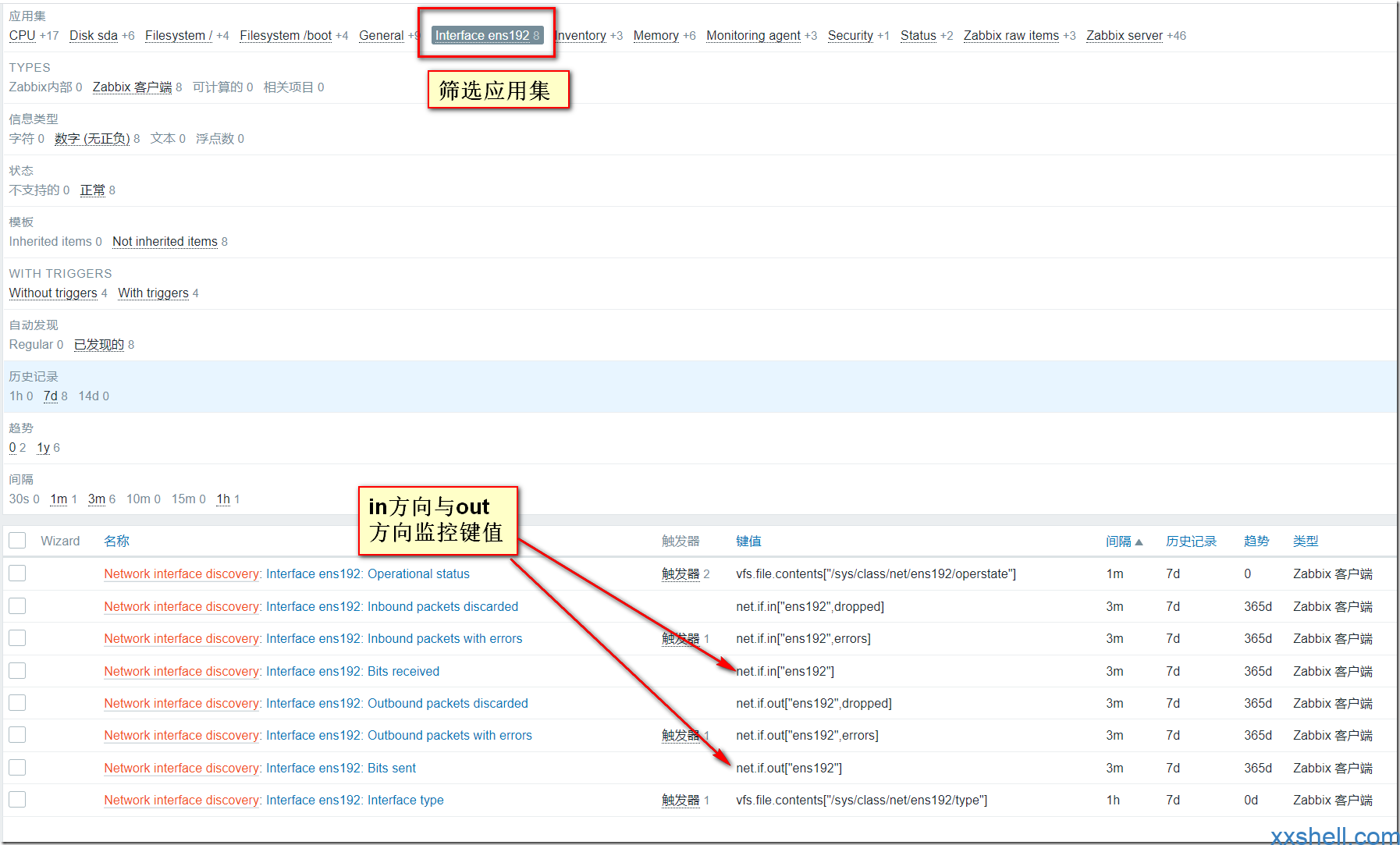

net.if.in["ens192"]【主机的监控项键值,键值在哪里详见下图】
last()【代表前面键值的单位,保持默认即可】

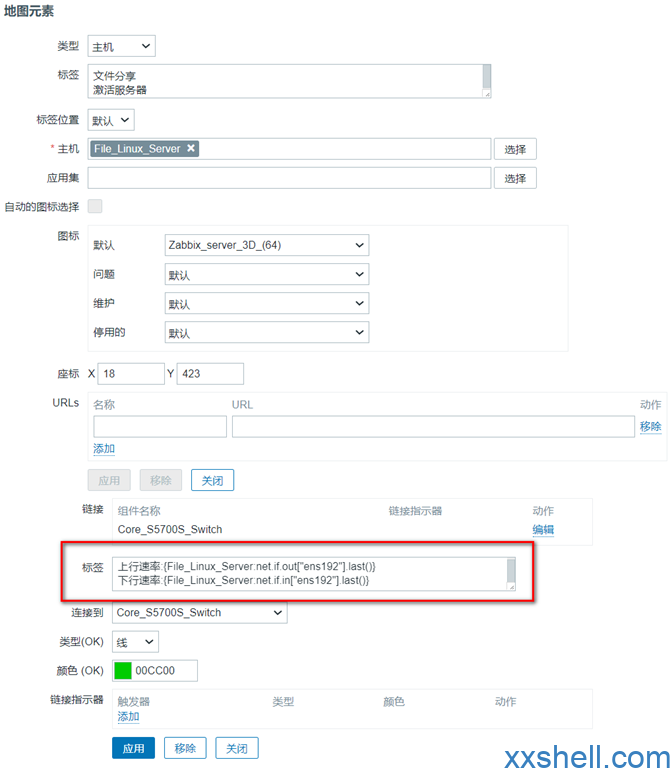

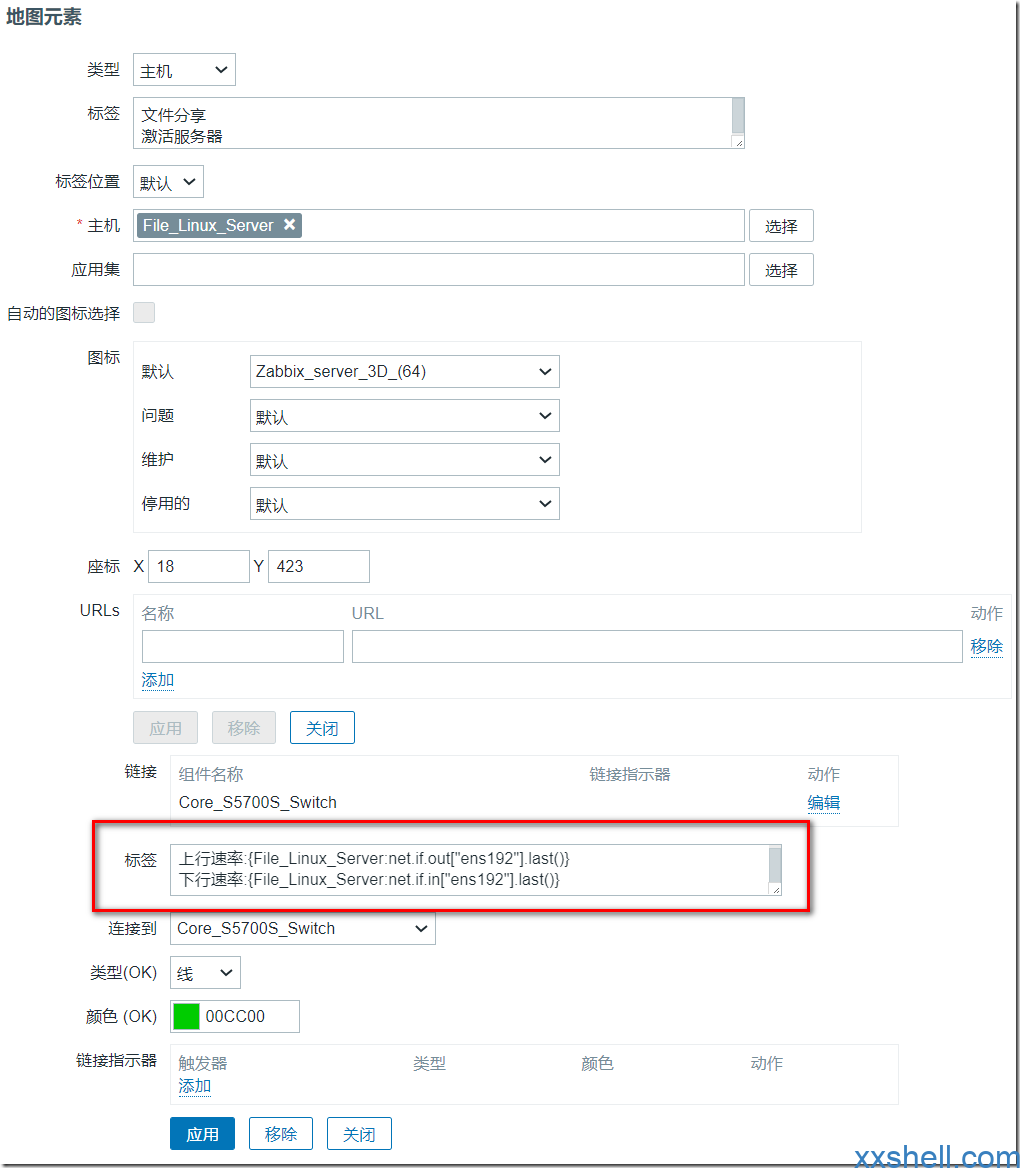

4、将上面的参数信息填到标签中保存;
5、填写完成后点击更新,即可完成拓扑保存;

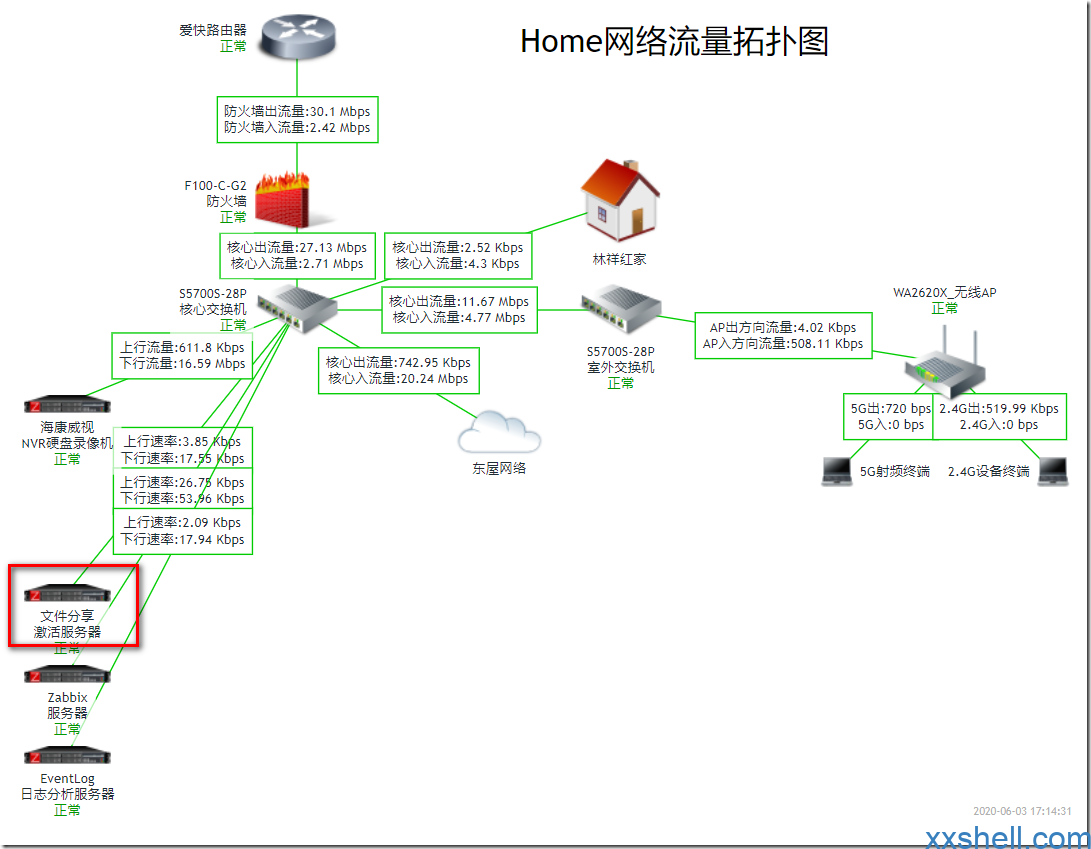

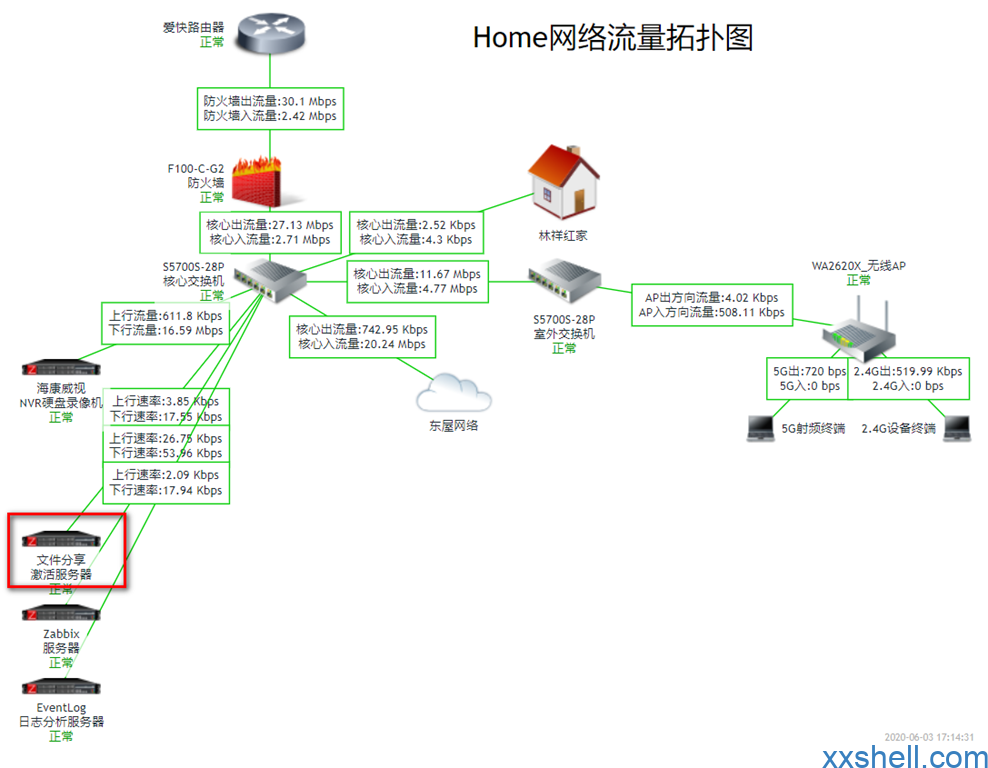

三、点击拓扑查看效果

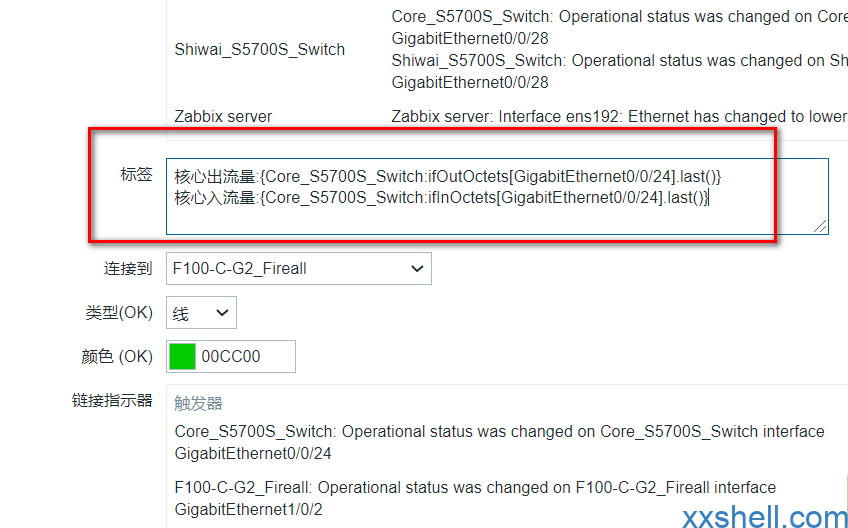

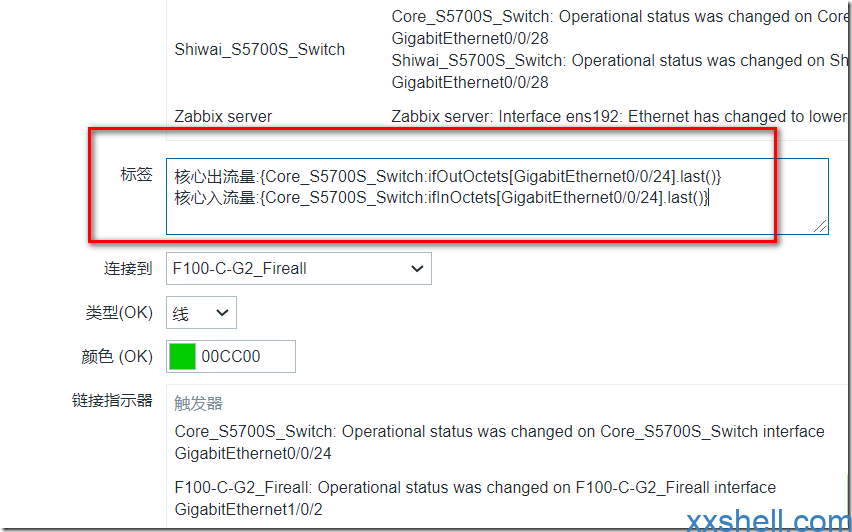

1、下面是交换机的键值信息,供大家参考填写:
核心出流量:{Core_S5700S_Switch:ifOutOctets[GigabitEthernet0/0/24].last()}
核心入流量:{Core_S5700S_Switch:ifInOctets[GigabitEthernet0/0/24].last()}
