华为MA5671A PONStick猫棒tftp刷机

一、准备工作

    本教程通过tftp将固件传输到猫棒中,速度会比串口传输速度快很多大约30秒就可以完成固件传输刷写,但是需要通过光纤收发器传输,可以在某宝上购买一个千兆的SFP收发器和TTL串口模块,一共大约40块钱,拿到收发器后需要将光模块的TTL引脚RX/TX印出来连接到TTL串口模块,,连接方式其他帖子已经有很多了,这里就不赘述了。

需要的软件:
色铁固件          要刷入PONStick的固件
tftp服务软件    运行在电脑的软件
MobaXterm    连接PONStick串口的软件,下载绿色版即可

二、猫棒刷机

1、猫棒上电,运行MobaXterm,新建串口Serial,选择TTL串口模块识别的COM,波特率选择115200,然后点击连接。

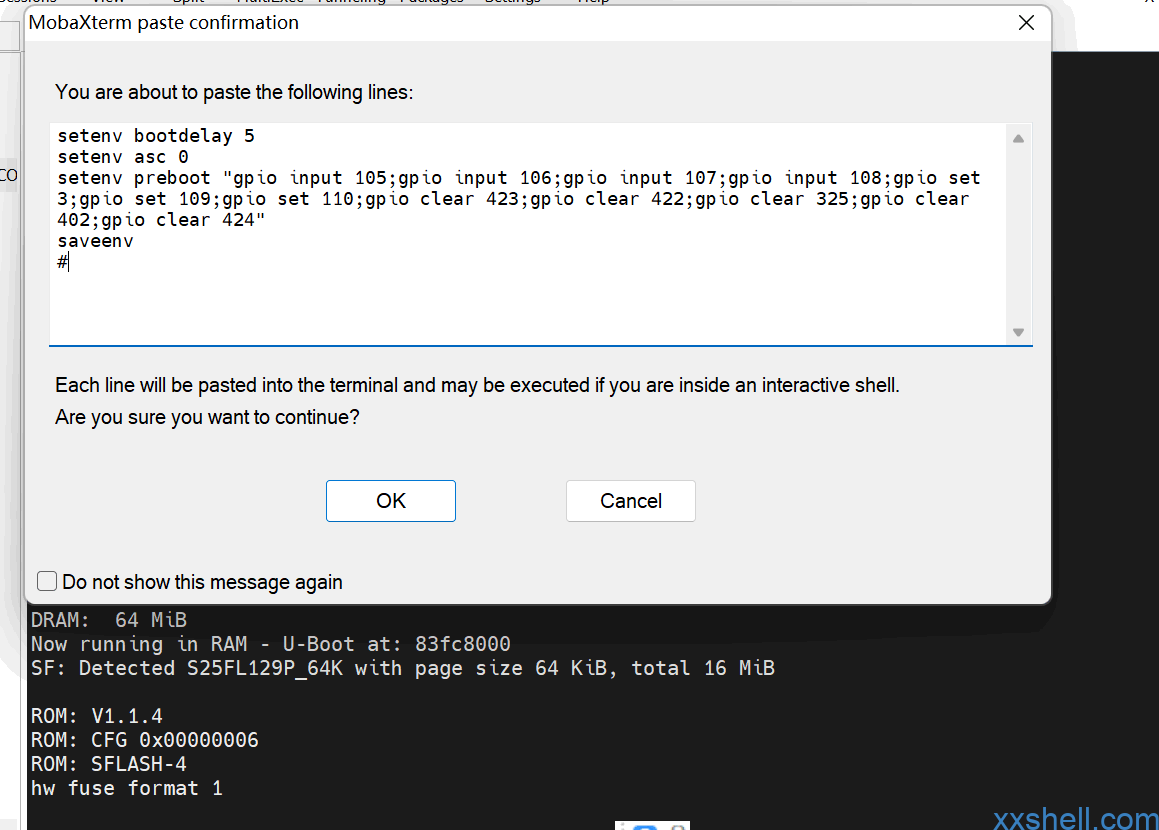

2、连接完成后,拔掉模块,然后插回模块,快按ctrl+C键(需要迅速按,bootdelay时间很短),中断uboot启动,当前输入信息是不显示的这是正常的,当前模块是接收指令的,输入下面的配置,直接粘贴过去。

setenv bootdelay 5
setenv asc 0
setenv preboot "gpio input 105;gpio input 106;gpio input 107;gpio input 108;gpio set 3;gpio set 109;gpio set 110;gpio clear 423;gpio clear 422;gpio clear 325;gpio clear 402;gpio clear 424"
saveenv
#

3、执行完2步骤的命令后拔掉光模块,然后再插上,还是ctrl+C中断启动,就可以看见命令行有FALCON => <INTERRUPT>回显了。

然后将连接光纤收发器的网卡ip地址设置为192.168.1.11,启动tftp工具,将固件中的文件Final_default_IOP-squashfs.image放入tftp.exe的所在目录运行tftp.exe。

色铁固件          要刷入PONStick的固件
tftp服务软件    运行在电脑的软件

然后执行下面的命令:

setenv ipaddr 192.168.1.10
setenv serverip 192.168.1.11
setenv image_name Final_default_IOP
save

#
run update_openwrt
#开始执行更新

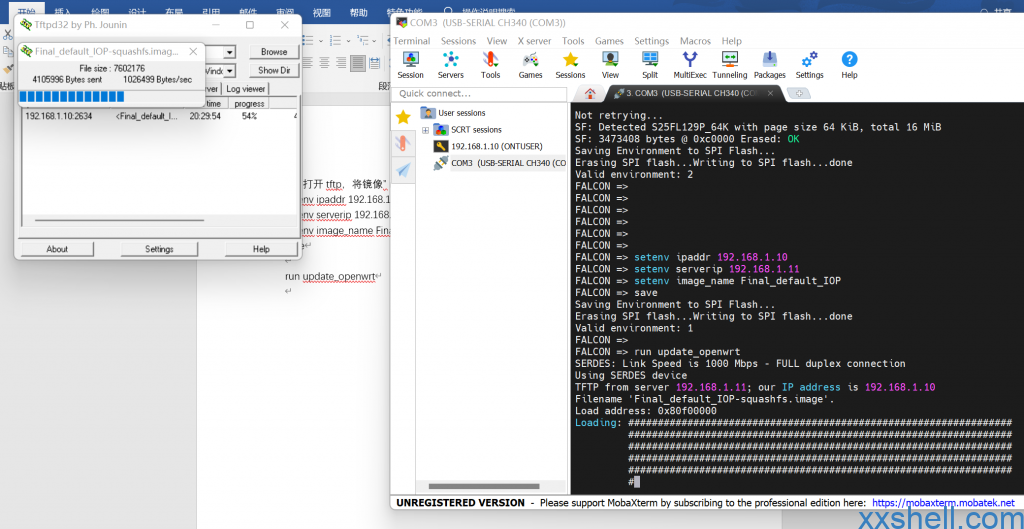

正在写入固件

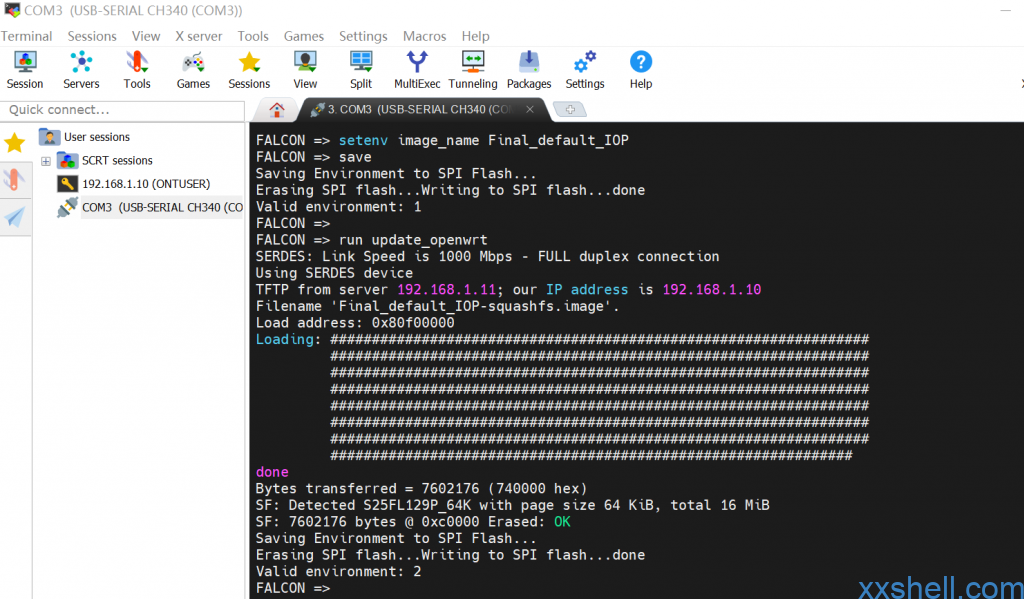

写入完成

看到上图则代表写入完成,你就可以拔插光模块,重启模块。

4、重启模块等2分钟你就可以ping 192.168.1.10,如果可以ping通就可以访问WEB
http://192.168.1.10      用户名:admin 密码:F#o7SpI4

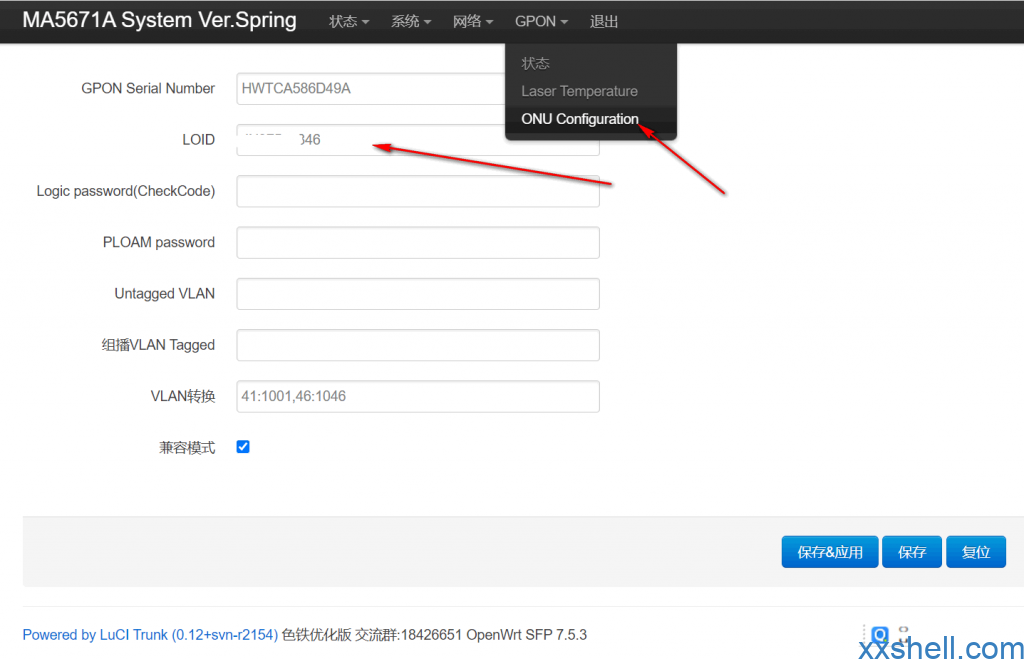

通过ONU Configuration选项卡就可以配置光猫参数,只要注册状态为5就代表注册成功。
