一、设备清单

APC管理卡：AP9631 （软件版本V6.0.6，可以升级到v7.1.2）
APC专用Console线PN号：940-0299
Xshell

二、重置网络管理卡密码

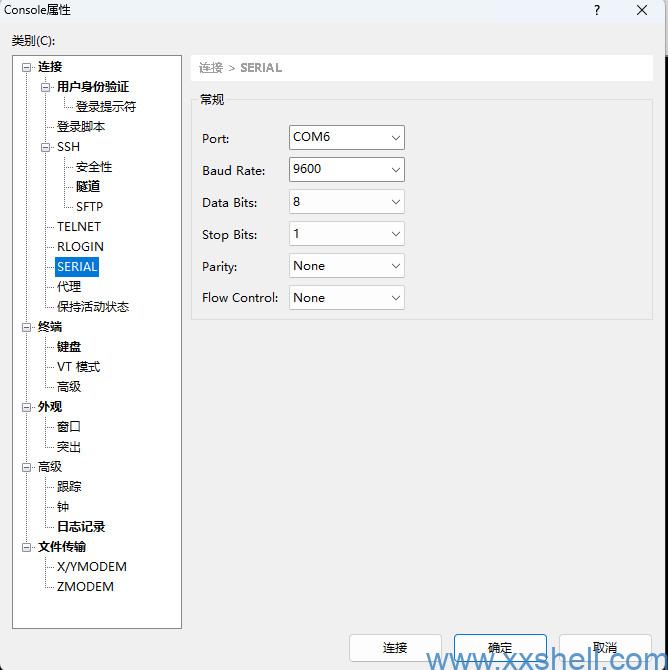

1、设置串口连接信息
• 串行线路：COM6（对应设备管理器的串口）
• 波特率： 9600
• 数据位： 8
• 停止位： 1
• 奇偶校验：无
• 流量控制：无

连接完成按回车键就会提示用户登录界面界面如下
User Name :
Password :

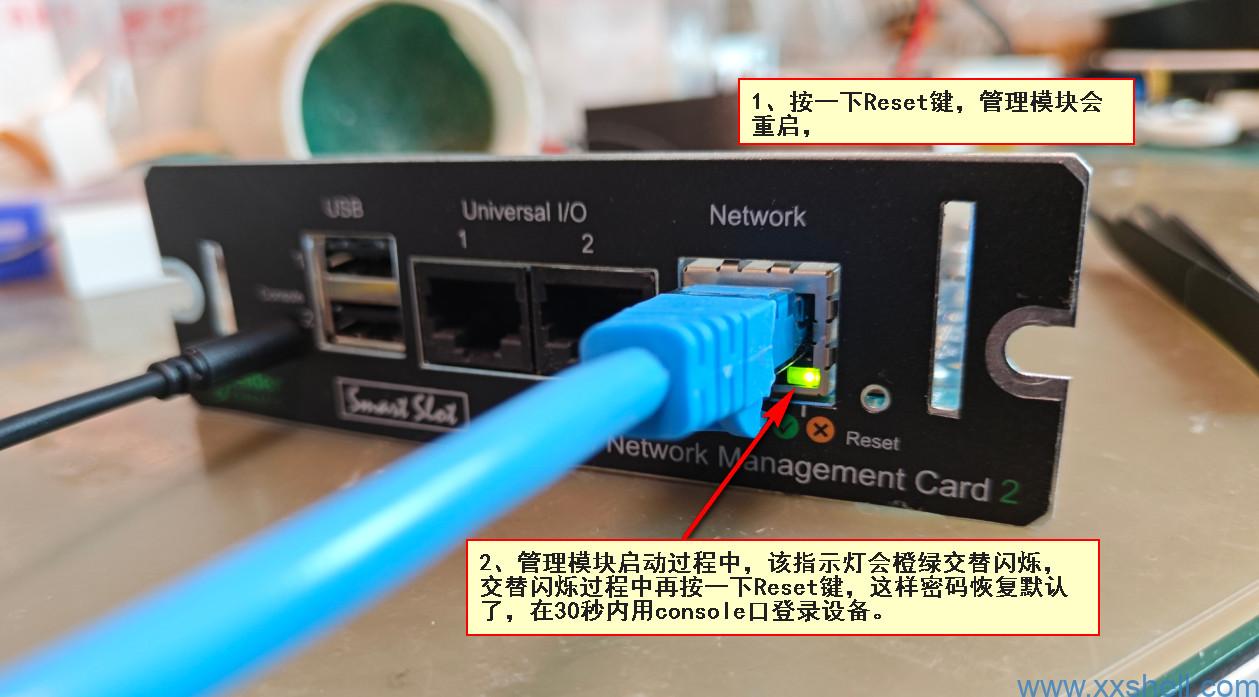

2、按Reset键重置
第一步：按一下Reset键，管理模块会重启，
第二步：管理模块启动过程中，该指示灯会橙绿交替闪烁，交替闪烁过程中再按一下Reset键，这样密码恢复默认了，在30秒内用console口登录设备。

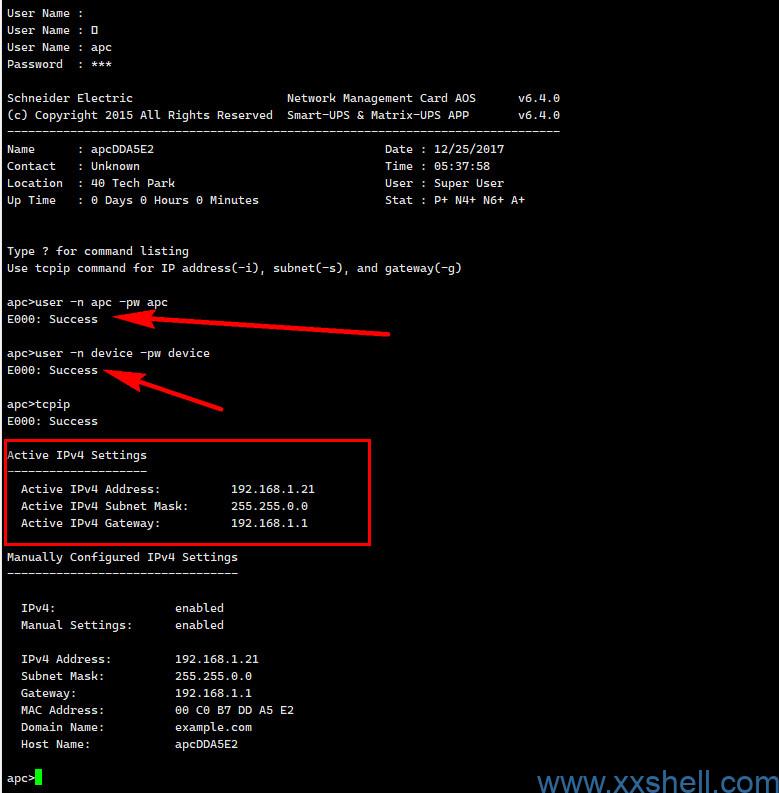

3、控制台密码重置
设备启动完成后，在30秒内通过下列用户名密码登录控制台设备
用户名：apc
密码   ：apc
登录完毕后通过命令user -n apc -pw apc将apc用户密码设置为默认；
通过user -n device -pw device 将device用户密码设置为默认；
提示"E000: Success"就代表修改成功。
⚠提示:如果模块版本为2011年之前的版本执行user -an apc和user -ap apc重置

通过tcpip就可以查询到管理的IP地址，通过该地址登录管理界面，也可以通过下面章节设置IP地址。

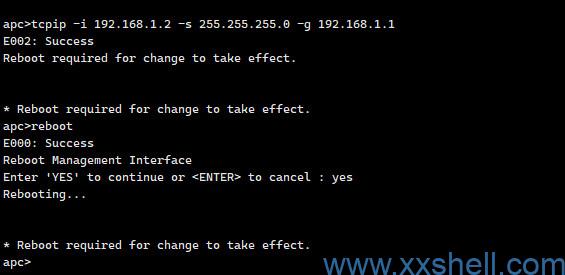

4、Console口设置IP地址
通过tcpip -i 192.168.1.2 -s 255.255.255.0 -g 192.168.1.1命令将IPV4地址掩码网管设置成如下内容。
IP地址：192.168.1.2
子网掩码：255.255.255.0
网关：192.168.1.1
执行完毕后，执行reboot重启，使IP地址修改生效；

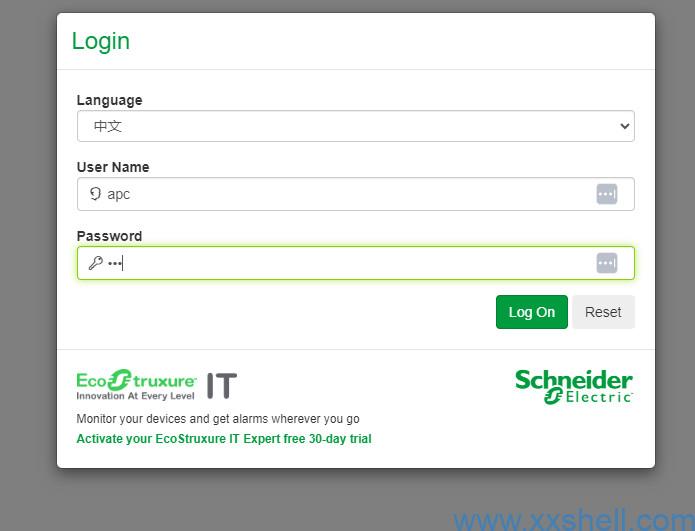

5、登录WEB管理界面

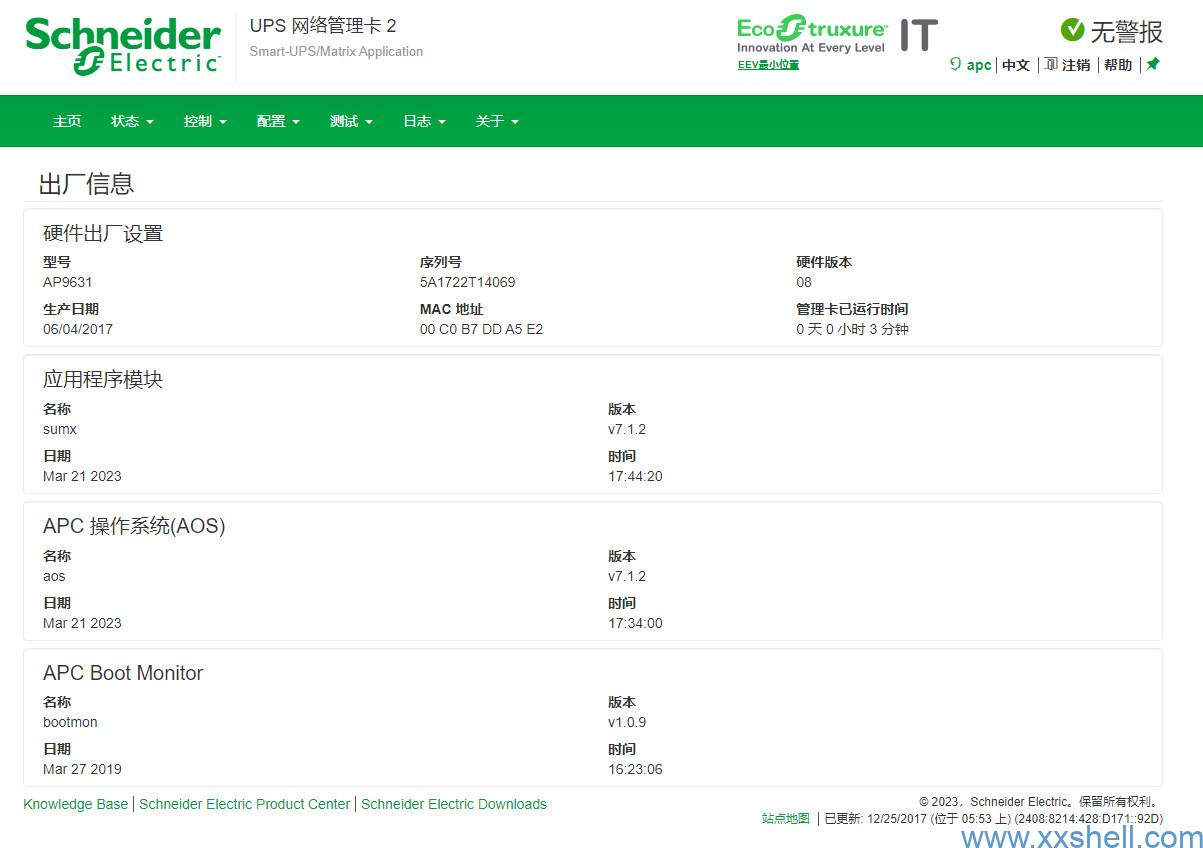

访问http://192.168.1.2地址打开管理界面，输入用户名和密码登录，以下为升级后的界面。
