一、设备信息

四、FAQ

一、设备信息

总部节点路由器出口链路配置固定公网IP地址，分支节点防火墙在内网配置私网IP地址，穿越NAT建立VPN连接，总部节点与分支节点的内网。

总部节点：
设备型号：ER3200G3
软件版本：Release 0126
业务地址段：192.168.55.0/24

分支节点：
设备型号：F100-E-G2
软件版本：version: 7.1.064, Release 9360P27
业务地址段：192.168.2.0/24

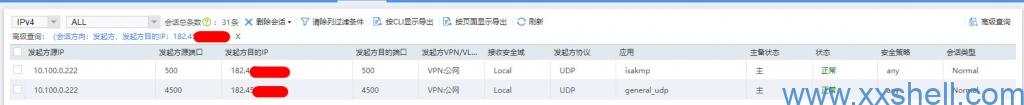

配置设备前提如果网络中存在防火墙，需要先放行ipsec的流量，UDP500与UDP4500端口；

二、设备配置

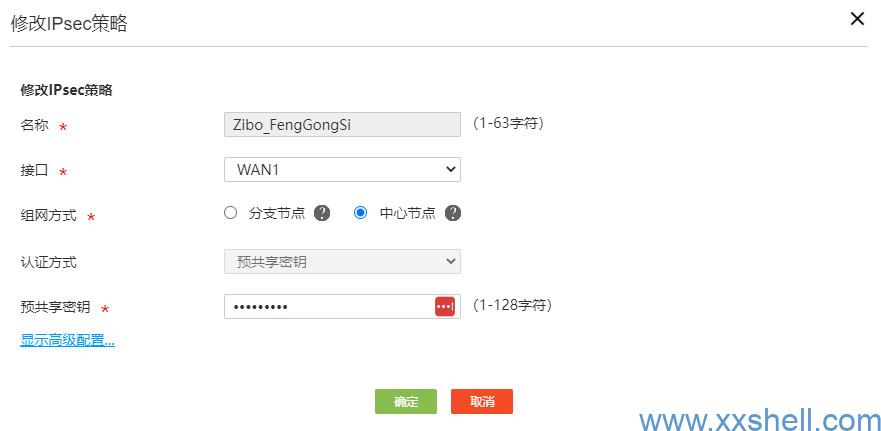

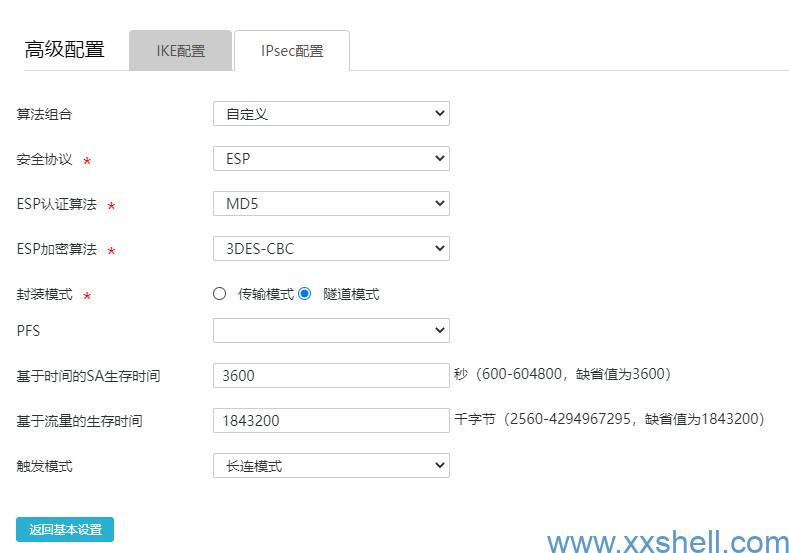

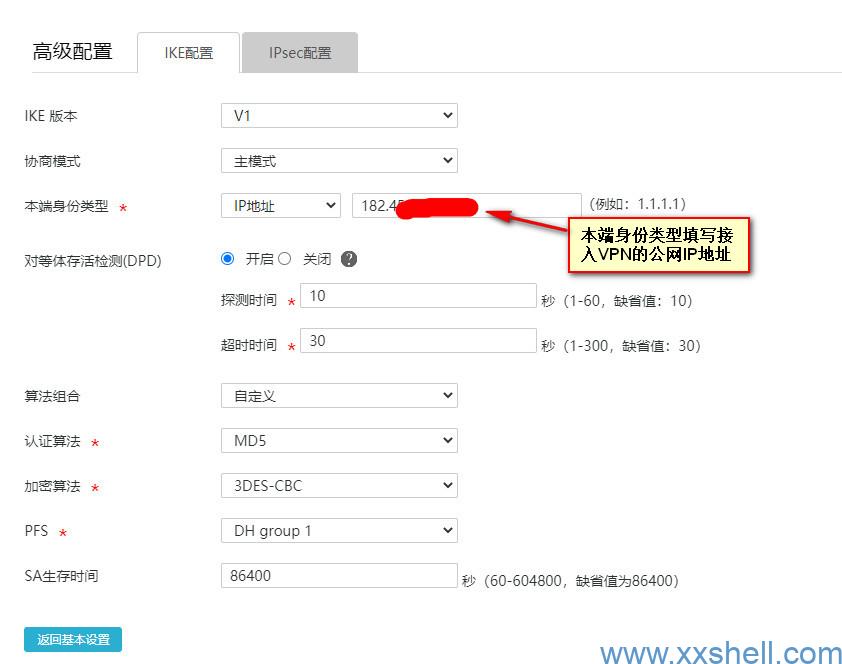

1、总部ER3200G3路由器配置

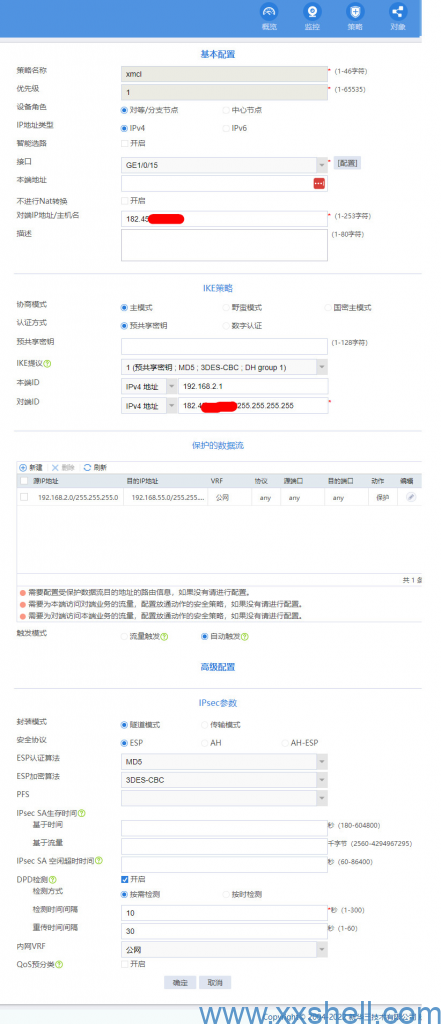

2、分支F100-E-G2防火墙配置

防火墙命令行配置

ipsec logging negotiation enable
#
ipsec transform-set xmcl_IPv4_1
 esp encryption-algorithm 3des-cbc
 esp authentication-algorithm md5
#
ipsec policy xmcl 1 isakmp
 transform-set xmcl_IPv4_1
 security acl name IPsec_xmcl_IPv4_1
 remote-address 182.45.191.219
 ike-profile xmcl_IPv4_1
 sa trigger-mode auto
#
 ike logging negotiation enable
#
ike profile xmcl_IPv4_1
 keychain xmcl_IPv4_1
 dpd interval 10 retry 30 on-demand
 local-identity address 192.168.2.1
 match remote identity address 182.45.191.218 255.255.255.255
 match local address GigabitEthernet1/0/15
 proposal 1
#
ike proposal 1
 encryption-algorithm 3des-cbc
 authentication-algorithm md5
#
ike keychain xmcl_IPv4_1
 match local address GigabitEthernet1/0/15
 pre-shared-key address 182.45.111.111 255.255.255.255 key cipher $c$3$xuYszEUda7tQxxxx9QP1z8bvxdAlSRgazsC18g==
#

三、IPsec相关参数解释

名称	功能描述
接口	报文的来源接口，即规则对从某一接口收到的数据包进行控制。配置该参数时，此接口需要与对端设备路由可达。
组网方式	IPsec VPN网络的组建方式，主要分为： · 分支节点：设备作为分支节点，与中心节点建立IPsec隧道。 · 中心节点：设备作为中心节点，与分支节点建立IPsec隧道。
认证方式	IPsec隧道的认证方式。此参数目前仅支持预共享密钥。
预共享密钥	IPsec隧道的认证密码。配置该参数时，需输入与对端设备相同的预共享密钥，该密钥需要提前进行协商和通告。
IKE版本	Internet密钥交换协议的版本，主要分为： · 若对端节点使用的IKE版本为V1，则本端选择“V1”。 · 若对端节点使用的IKE版本为V2，则本端选择“V2”。
协商模式	对等体的协商模式。主要分为： · 主模式：协商步骤多，身份验证位于密钥交互过程之后进行，适用于对身份保护要求较高的场合。 · 野蛮模式：协商步骤少，身份验证与密钥交互同时进行，适用于对身份保护要求不高的场合。若设备公网IP地址是动态分配的，建议选择IKE协商模式为野蛮模式。
本端身份类型	IKE认证的本端设备身份类型和身份标识。主要分为： · 若对端节点IKE身份类型为IP地址，则本端选择“IP地址”，IKE协商模式若设置为主模式，需要将本端设备身份类型配置为IP地址。缺省使用设备出接口IP地址。 · 若对端节点IKE身份类型为FQDN，则本端选择“FQDN”，即为标识本端身份的FQDN名称。 · 若对端节点IKE身份类型为User-FQDN，则本端选择“User-FQDN”，即为标识本端身份的User FQDN名称。
对等体存活检测（DPD）	是否开启对等体存活检测（DPD）功能，若开启该功能，设备将检测隧道对端是否存活，拆除对端失活的IPsec隧道。配置该参数时，需配置： · 探测时间：每隔一个探测时间，设备将进行一次存活检测。单位为秒。 · 超时时间：超过该时间阈值，设备检测不到对端，则认定对端失活。单位为秒。
算法组合(IKE)	IKE协议交互所需的加密和认证算法，设置方式有两种： · 推荐：设备推荐的算法组合。-IPsec隧道的两端所配置的推荐算法组合需保持一致 · 自定义：用户自定义的IKE的算法，选项包括： ¡ 认证算法：IKE的认证算法。IPsec隧道的两端所配置的认证算法需保持一致。 ¡ 加密方式：IKE的加密算法。IPsec隧道的两端所配置的加密算法需保持一致。 · PFS：指一个密钥被破解，并不影响其他密钥的安全特性。IPsec隧道的两端所配置的PFS算法需保持一致。
SA生存时间	IKE重新协商的时间间隔，即超过该时间间隔将触发IKE相关参数的重新协商
算法组合（IPSEC配置）	IPsec隧道的加密和认证算法，设置方式有两种： · 推荐：设备推荐的算法组合。-IPsec隧道的两端所配置的推荐算法组合需保持一致 · 自定义：用户自定义的IKE的算法，主要分为：安全协议：对IP报文的完整性进行验证，以判别报文在传输过程中是否被篡改。IPsec隧道的两端所配置的安全协议需保持一致。 ESP认证算法：ESP的认证算法。IPsec隧道的两端所配置的ESP认证算法需保持一致。 ESP加密算法：ESP的加密算法。IPsec隧道的两端所配置的ESP加密算法需保持一致。
封装模式	IPsec隧道的封装模式，主要分为： · 传输模式：适用于主机与主机之间建立隧道。 · 隧道模式：适用于网关和网关之间建立隧道。若IPsec本端受保护网段与对端受保护网段均为私网网段，建议选择封装模式为隧道模式。IPsec隧道的两端所配置的封装模式必须一致。
PFS	IPsec隧道的PFS算法。如果本端配置了PFS特性，则发起协商的对端也必须配置PFS特性，而且本端和对端指定的DH组必须一致，否则协商会失败
基于时间的SA生存时间	触发IPsec重新协商的时间间隔，即超过所配时间将触发IPsec相关参数的重新协商。
基于流量的生存时间	触发IPsec重新协商的流量大小，即超过所配流量将触发IPsec相关参数的重新协商。
触发模式	触发IPsec重新协商的模式，主要分为： · 流量触发：IKE隧道配置下发后，不会自动建立隧道，会等待兴趣流来触发隧道建立。 · 长连触发：IKE隧道配置下发后或隧道异常断开后，会自动触发隧道建立，并且保证隧道长时间建立，不需等待兴趣流触发。

四、FAQ

1、Q：IPsec协商产提示第一阶段 SA无法建立,Reason: No available proposal.
%Apr 3 16:55:50:962 2023 H3C IKE/6/IKE_1_SA_ESTABLISH-FAIL: -Context=1: Failed to establish ohase 1 SA in Aggressiv mode IKE_P1_STATE INIT state
Reason: No available proposal.|A：检查本端身份认证类型IP是否为接入IP地址;
