H3C 防火墙利用DNAT与SNAT实现反向代理

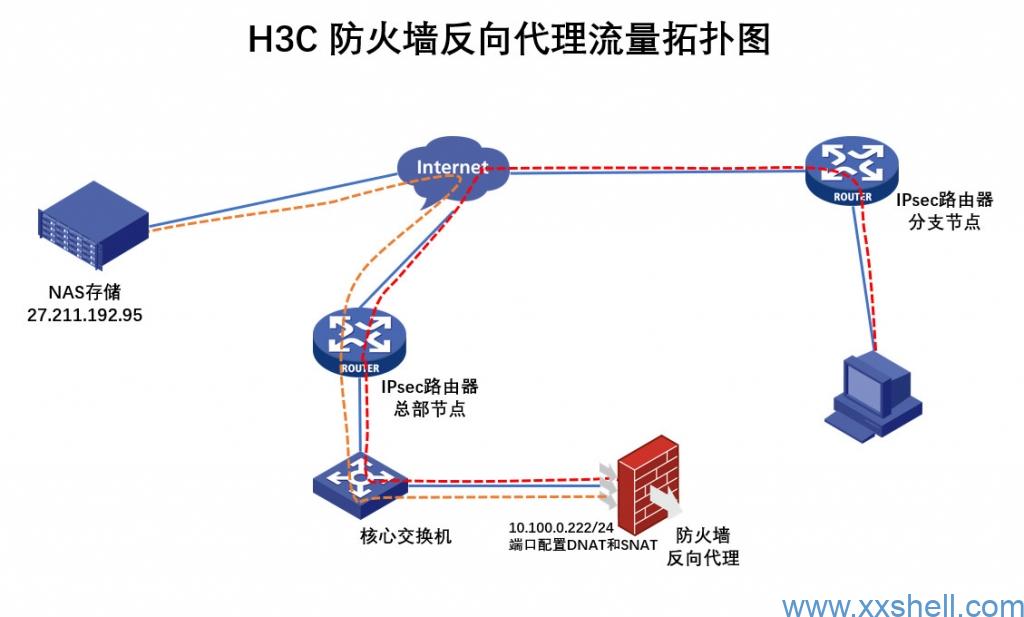

一、流量拓扑模型

    因互联网存储限制公网源地址访问，而分支节点网络也需要访问NAS存储，但是直接访问存储是没有办法访问的，所以说我们就需要通过总部节点的公网地址代理访问NAS服务器。所以我们这里就通过H3C F100-E-G2防火墙进行代理访问，因防火墙服务器负载均衡功能是需要license授权才可以开启，所以说我们通过DNAT和SNAT叠加进行双向NAT解决该问题，当然通过NAT策略也是同样实现该功能的，这里我们演示一下前者的技术方案，具体流量模型如下。

二、防火墙配置信息

1、命令行配置内容

#定义对象组
object-group ip address NAS
 0 network host address 27.211.192.95
#
object-group service NAS_WEB
 0 service tcp destination eq 55001
#

#接口配置
interface GigabitEthernet1/0/15
 port link-mode route
 ip address 10.100.0.222 255.255.255.0
 ip last-hop hold
 nat server protocol tcp global 10.100.0.222 55001 inside 27.211.192.95 55001 reversible rule DNAT_代理 counting description DNAT_代理
#
#定义NAT策略
nat policy
 rule name SNAT_代理
  description SNAT_代理
  destination-ip NAS
  service NAS_WEB
  outbound-interface GigabitEthernet1/0/15
  action address-group 1 port-preserved
#

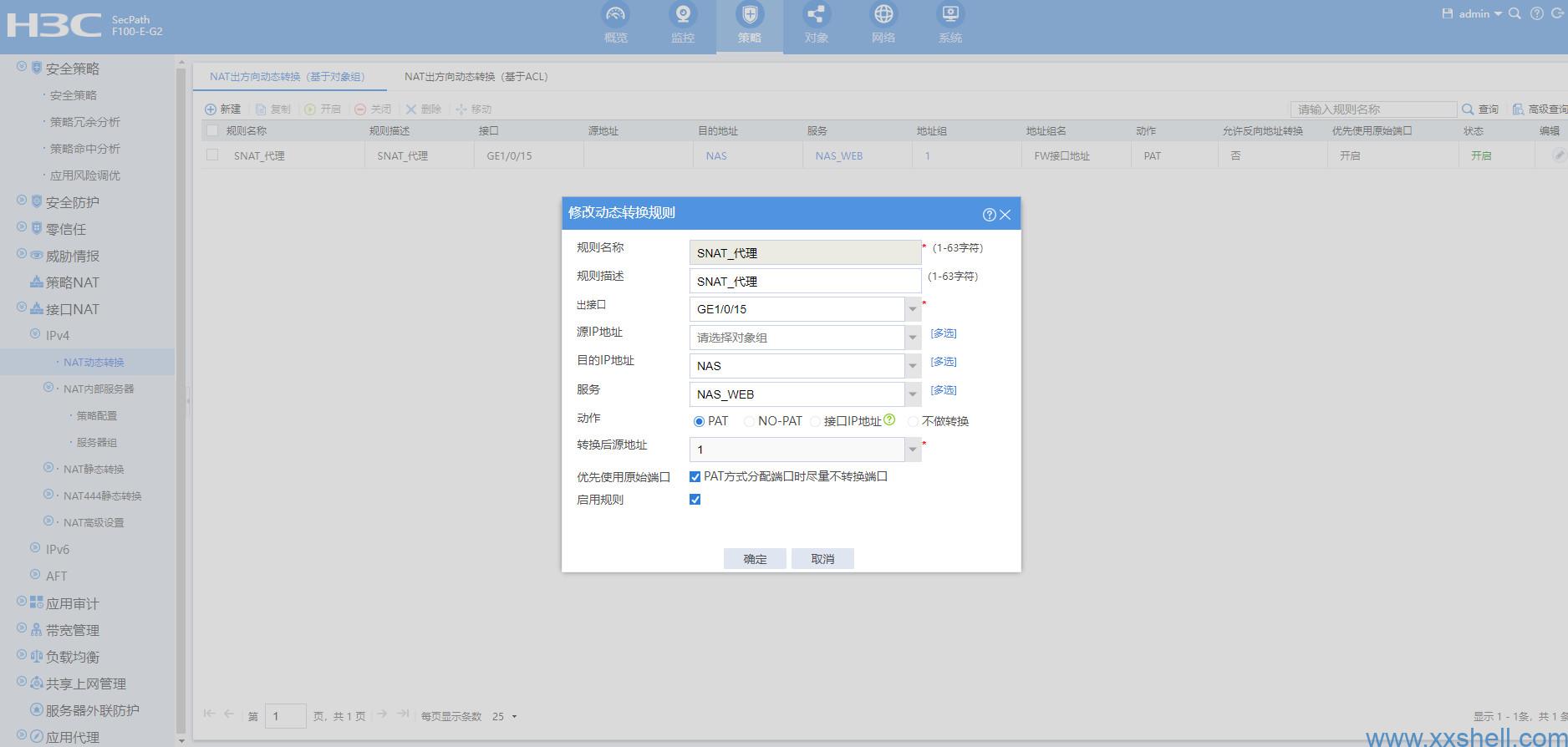

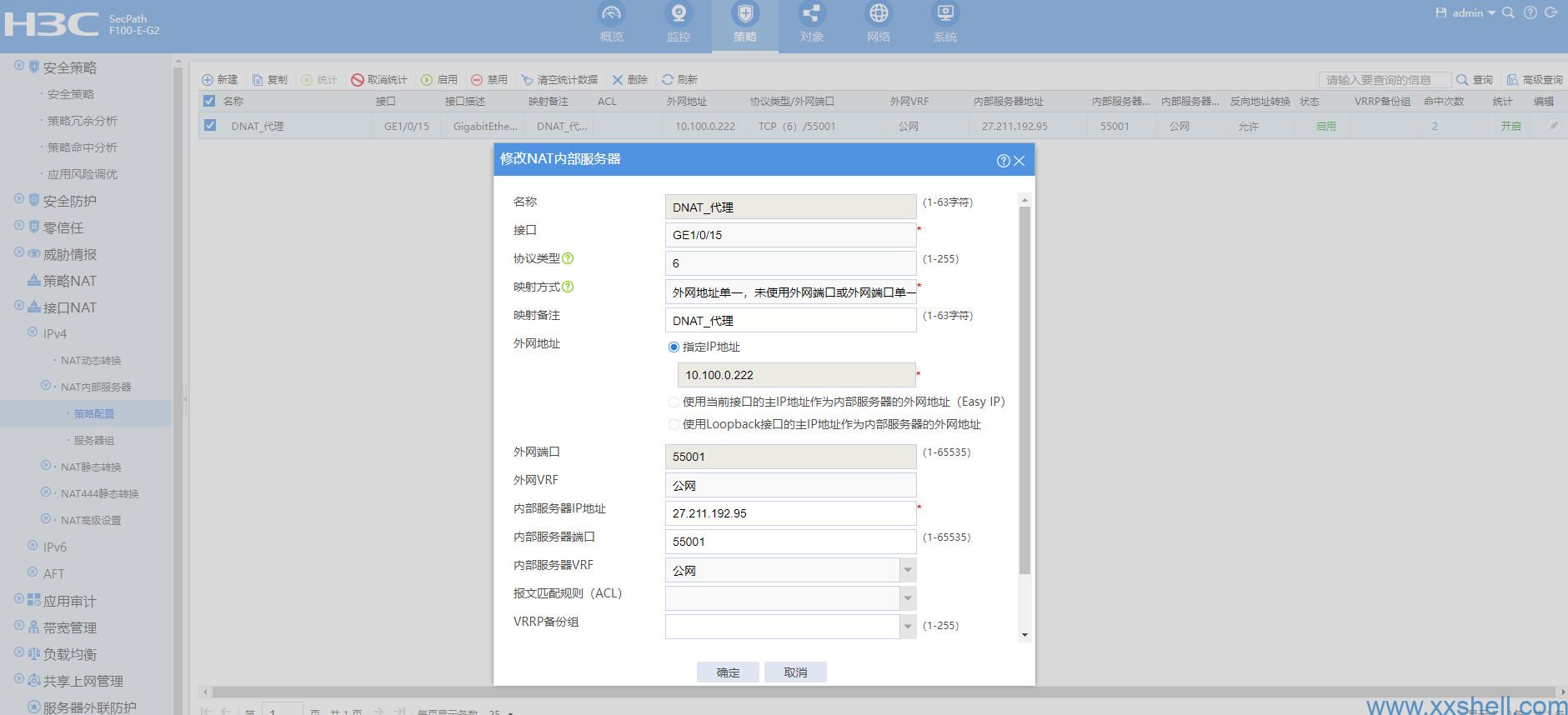

2、WEB配置内容
