手动初始化设置HP 3PAR存储系统

准备工作

1. 具备串口的终端电脑(USB to serial).

2. 使用标记为“180-055”灰色适配器(3par自带).

3. 标准RJ45网线.

4. 下载HP 3par OS及SP Patch包.

5. PuTTY软件(或其他串口软件)

其他说明

手动设置存储系统(OOTB)“即可用IMC进行管理。如需要监控及固件升级等需要阅读后面其他章节。

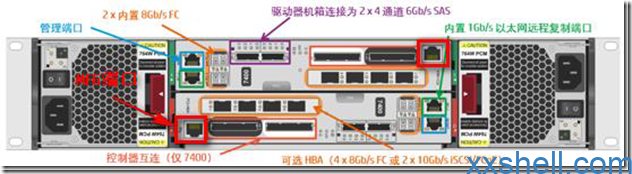

控制器硬件连接

ba32876126e4

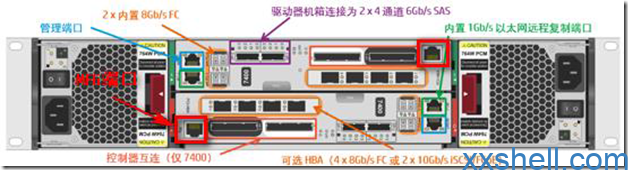

在串行端口上使用针对便携式计算机的灰色适配器 (PN 180-0055) 连接到控制器节点 MFG 端口。

使用PuTTY的串口模式,波特率设置为“57600”

HP 3PAR StoreServ 安装调试

控制器视图

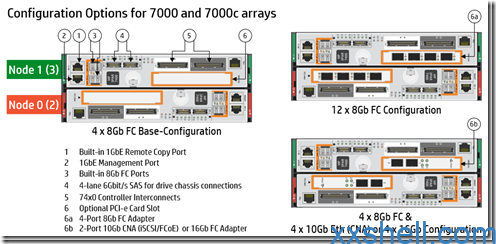

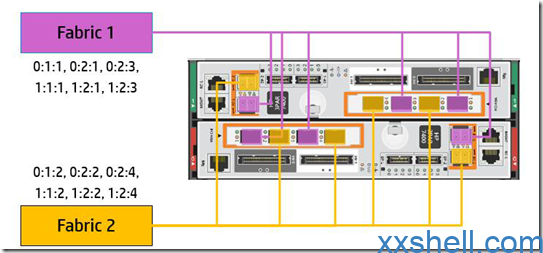

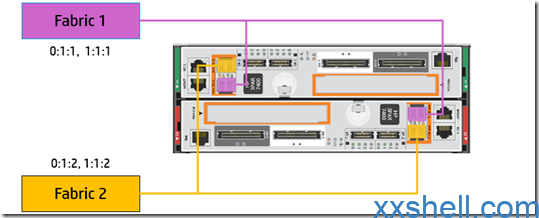

A.端口规范

a30b7bfed058

dfa77c383b0a

ae178fff44fc

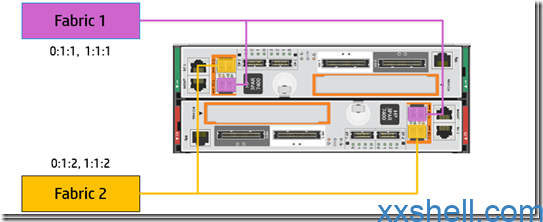

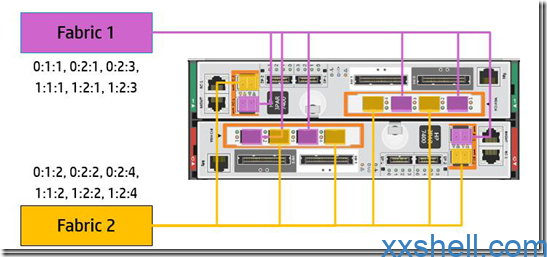

B.端口定义

6b5f3e03f83c

一、手动设置存储系统(OOTB)

Out-of-the-Box (OOTB) 脚本可帮助您设置和配置存储系统软件:

1. 通过串行电缆将 PC 连接到控制器节点 0 并使用用户 ID console 登录。(用户名:console,密码 cmp43pd )

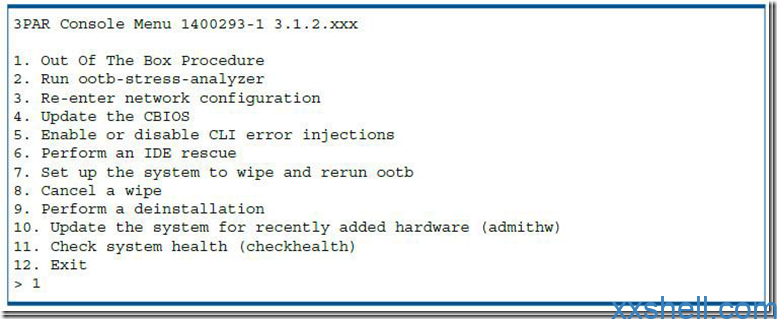

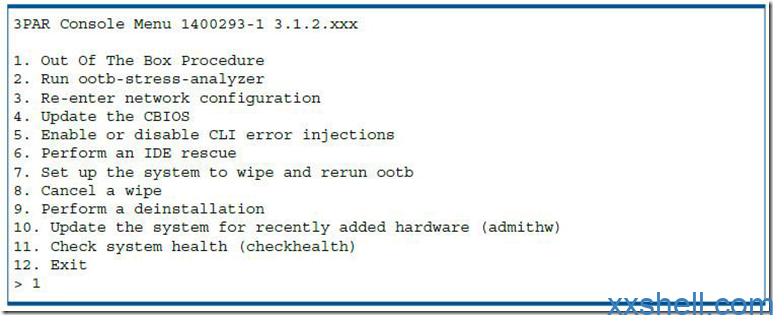

2. 从 Console Menu 中,选择选项 1, Out of The Box Procedure。

69c81eb94201

警告! 继续使用系统设置脚本会导致数据完全丢失且不可恢复。请勿在已执行系统设置的系统上执行此步骤。如果在任意时间退出此设置脚本,则必须重复整个过程

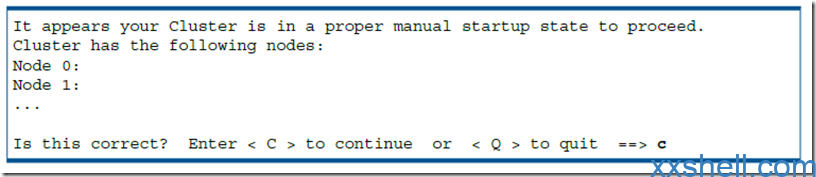

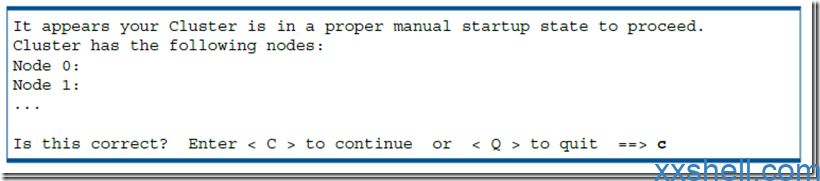

如果系统准备好执行此系统设置脚本,则将显示以下消息:

81436af6e068

3. 验证系统中控制器节点的数量,然后键入 c 并按 Enter。如果系统未准备好执行此系统设置脚本,则将显示一条错误消息。在按照任何说明执行操作并更正任何问题之后,返回步骤 2并尝试再次运行此设置脚本。

4. 设置运行地点的时区:

a. 从列表选择一个位置,键入对应编号 <N>,并按 Enter。 注明:5

b. 选择国家/地区,输入对应编号 <N>,并按 Enter。 注明:5

c. 选择时区区域,键入对应编号 <N>,并按 Enter 注明:9

d. 验证时区设置是否正确,键入 1 并按 Enter。

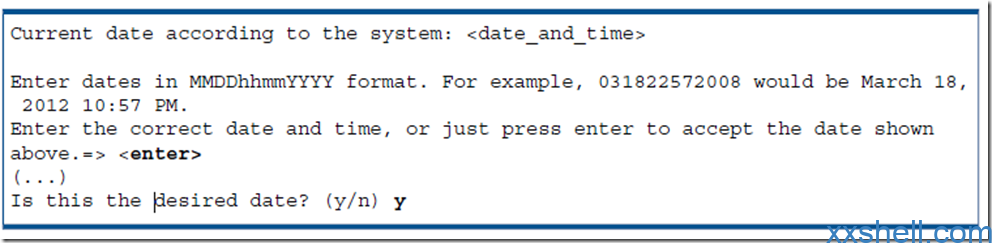

5. 按 Enter 以接受默认时间和日期,或键入格式为 <MMDDhhmmYYYY> 的日期和时间,其中MM、DD、hh、mm 和 YYYY 分别为当前月、天、小时、分钟和年,然后按 Enter。

7c19e8a41b14

6. 要确认日期设置,请键入 y 并按 Enter。

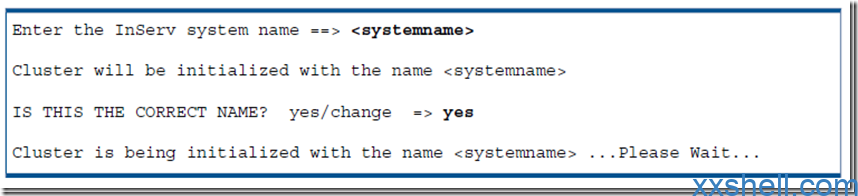

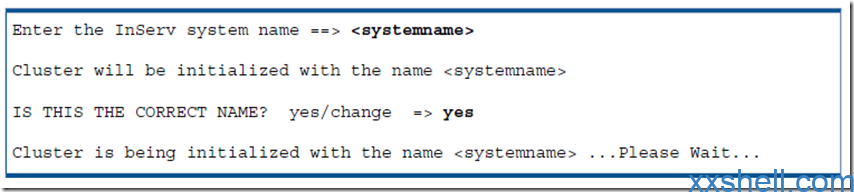

7. 使用至多 31 个字母数字字符为存储系统命名。键入 yes 并按 Enter 确认此名称。

e00555900dfd

注意: 系统名称仅能包含字母、数字和特殊字符 “.-_”(点、连字符、下划线),且长度不能超过 31 个字符。序列中的第一个字符必须为字母或数字。

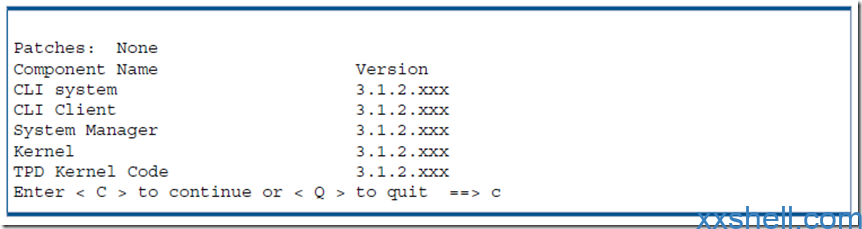

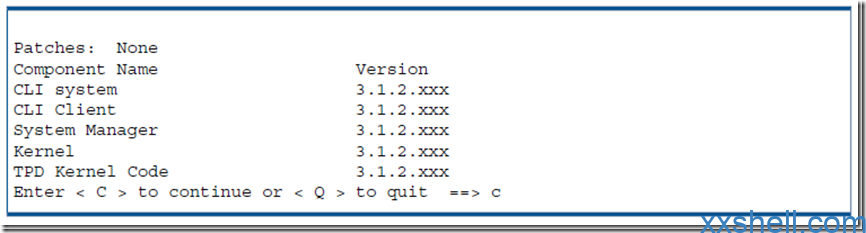

8. 验证操作系统版本是否正确。键入 c 并按 Enter 继续。

d017b9c19fd1

9. 验证存储系统中的驱动器数。键入 c 并按 Enter 继续。

10. 如果存在任何缺失或非标准的连接,将会显示一条错误消息。验证所有非标准连接是否正确或是否完成任何缺失连接,然后键入 r 并按 Enter 重新检查连接。如果需要退出安装程序才能解决问题,当所有连接均正确无误时键入 q 并按 Enter,然后键入 c 并按 Enter 继续。

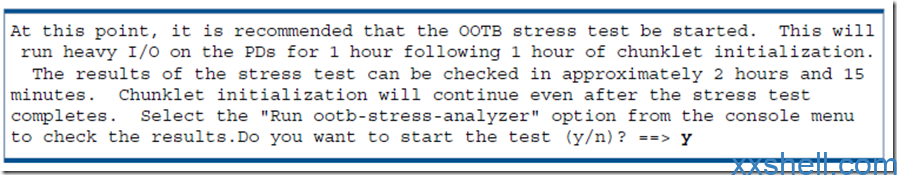

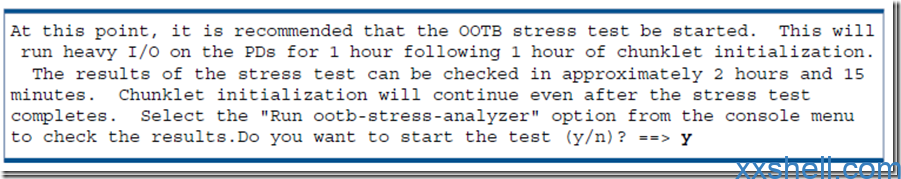

11. 系统将提示您启动系统压力测试脚本。键入 y,然后按 Enter。在完成系统设置之后,系统压力测试将继续在后台运行。

bc39c54985f1

12. 完成之后,请键入 c 并按 Enter。

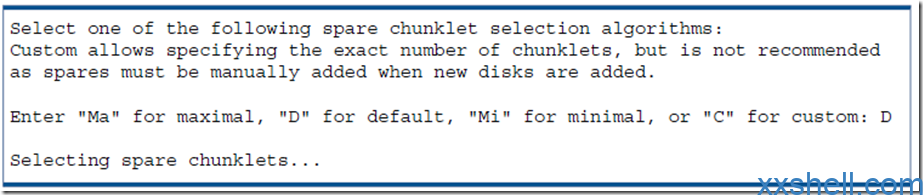

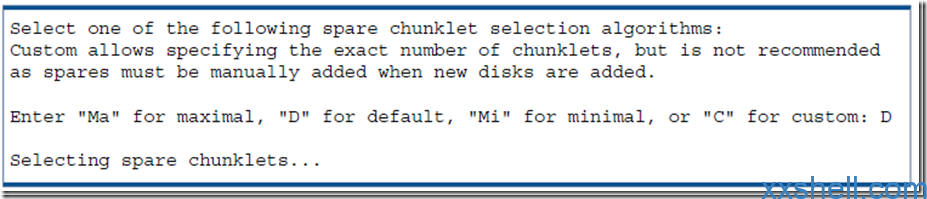

13. 按照这些步骤说明创建备用存储块。

建议将至少 4 个相当于物理磁盘大小的存储块指定为备用存储块,以支持servicemag 命令。默认备用的选项可为已安装的磁盘数创建对应的备用存储块数。

52f3a4d72fbc

14. 验证是否显示正确的许可证,然后按 Enter。如果许可证信息不正确,请键入 c 并按 Enter继续设置系统。

HP 3PAR StoreServ 安装调试

15. 完成网络配置:

a. 在得到提示时,请键入系统所使用的 IP 地址数(通常为 1),然后按 Enter。

b. 键入 IP 地址并按 Enter。

c. 键入网络掩码并按 Enter。在得到提示时,请再次按 Enter 接受先前输入的网络掩码。

d. 键入网关 IP 地址并按 Enter。

e. 指定速度和双工并按 Enter。

c2a5f3f966ea

注意: 如果未提供 NTP 系统 IP 地址,请使用 SP IP 地址。

f. 键入 NTP 系统 IP 地址并按 Enter。

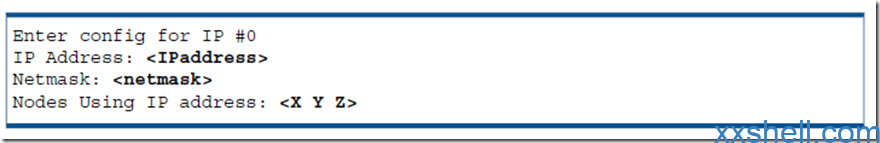

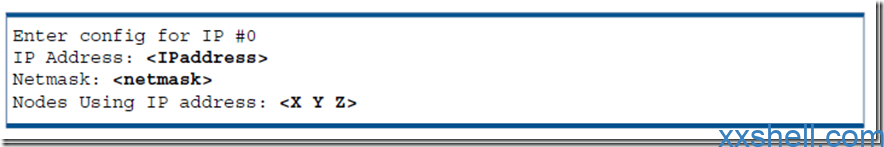

g. 如果您指明了多个 IP 地址,则设置脚本将提示您选择每个地址要使用的节点。请注意,<X Y Z> 为节点(例如:2 3 表示节点 2 和 3)。

8a88bc764ea2

h. 请验证 IP 地址信息是否正确。键入 y,然后按 Enter。

16. 显示以下内容则表明 OOTB 已完成:

至此可以使用HP 3PAR Management Console(简称 IMC)IMC)IMC)IMC)对3par StoreServ par StoreServ par StoreServpar StoreServpar StoreServpar StoreServpar StoreServpar StoreServpar StoreServ 进行 管理和操作。 管理和操作。 管理和操作。
