关于IMC二层网络拓扑不能自动生成的问题解决办法

在IMC中添加设备后,部分设备能自动生成网络拓扑,而有的设备不能自动生成网络拓扑。

问题定位:

1、检查网络设备中是否启用了LLDP信息,如果没有启动需要通过命令“lldp global enable”启用。

启用成功后通过命令“display lldp neighbor-information list”,进行查看有无连接信息。

[Base_SR8806]display lldp neighbor-information list
Chassis ID : * -- -- Nearest nontpmr bridge neighbor
              # -- -- Nearest customer bridge neighbor
              Default -- -- Nearest bridge neighbor
Local Interface Chassis ID      Port ID                    System Name
XGE2/1/1        5cc9-9925-b800  Ten-GigabitEthernet2/0/0/31 JNMC_HX_7506E-X
XGE2/2/1        5cc9-9925-b800  Ten-GigabitEthernet1/0/0/31 JNMC_HX_7506E-X

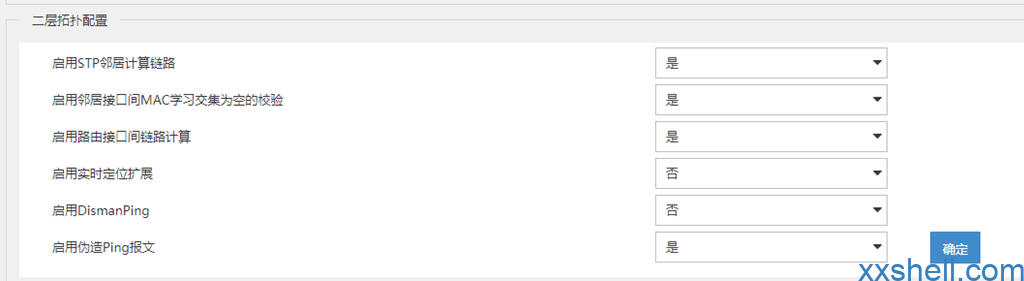

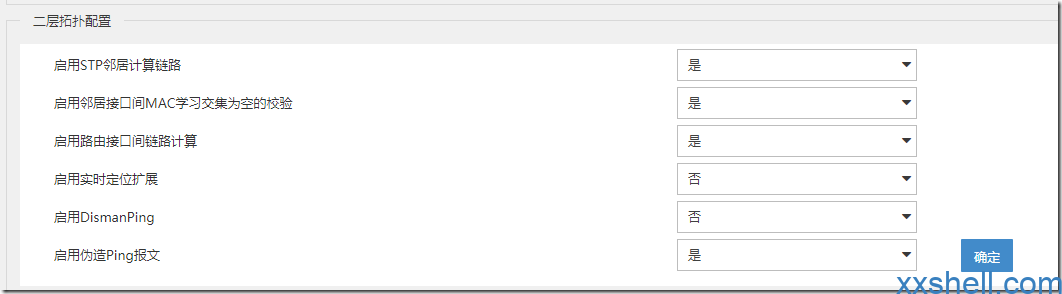

2、修改IMC中 STP邻居计算链路,如果没有开启请开启该功能尝试。

该功能可以在 系统管理->系统参数->二层网络拓扑中找到。


如果STP邻居计算链路已经开启,还是不能形成网络拓扑,请关闭后尝试,可能是STP信息有干扰。
