H3C无线控制器查看WLAN空口利用率

一、查询H3C设备空口利用率V7版本

网络架构为FIT+AC架构;
1、开启AP的远程登录、并查询AP的IP地址

<AC_WX3540H>sys
System View: return to User View with Ctrl+Z.
[AC_WX3540H]probe     #进入probe视图
[AC_WX3540H-probe]wlan ap-execute name [AP名称] exec-console enable   #开启AP登录功能;
[AC_WX3540H-probe]quit

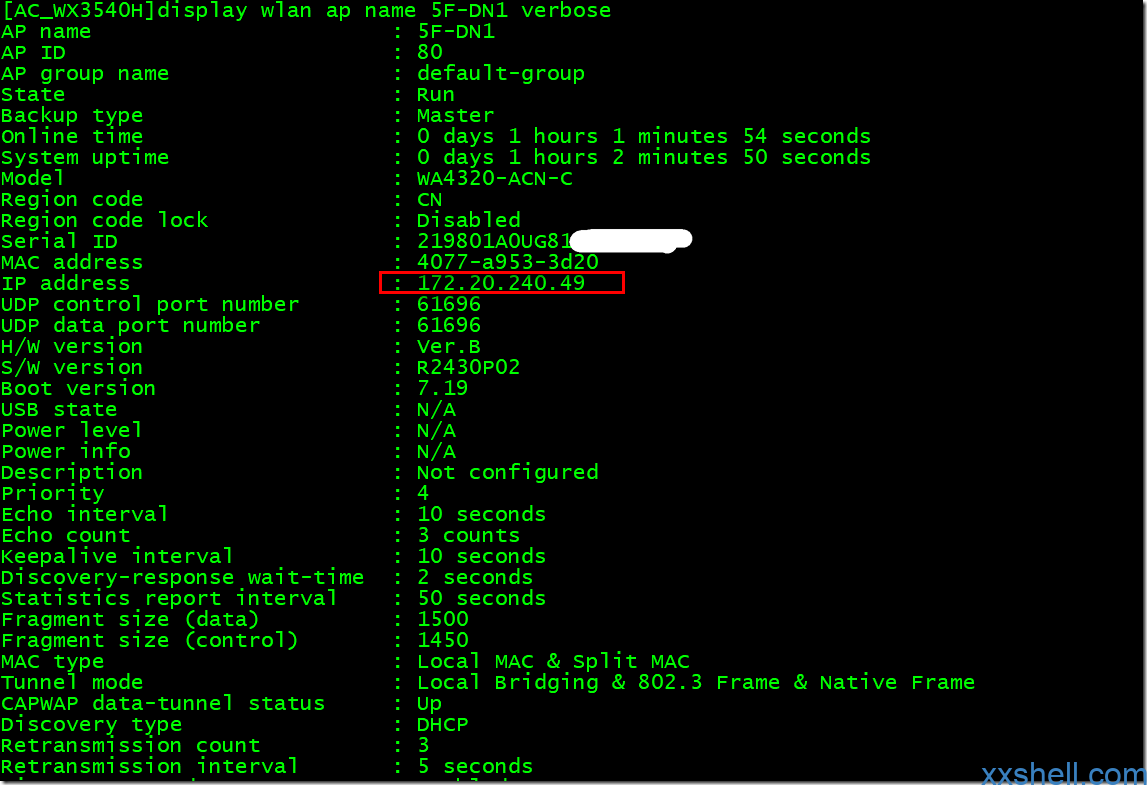

[AC_WX3540H][AC_WX3540H]display wlan ap name [AP名称] verbose   #查看设备信息,用来查看IP;


2、查询AP的空口利用率

<AC_WX3540H>telnet 172.20.240.49
Trying 172.20.240.49 ...
Press CTRL+K to abort
Connected to 172.20.240.49 ...

******************************************************************************
* Copyright (c) 2004-2020 New H3C Technologies Co., Ltd. All rights reserved.*
* Without the owner's prior written consent,                                 *
* no decompiling or reverse-engineering shall be allowed.                    *
******************************************************************************

Password:                #密码默认为h3capadmin
<5F-DN1>sys
System View: return to User View with Ctrl+Z.
[5F-DN1]probe
[5F-DN1-probe]display ar5drv 1 channelbusy    #查看Radio1的空口利用率
[5F-DN1-probe]display ar5drv 2 channelbusy    #查看Radio2的空口利用率
hannelBusy information
 Ctl Channel:    64    Channel Band:40M
 Ext Channel:        Below
 Record Interval(s):  9
 Date/Month/Year: 08/05/2020
       Time(h/m/s):   CtlBusy(%) TxBusy(%)  RxBusy(%)  ExtBusy(%)
 01     14:49:11          1          0          0          0
 02     14:49:02          1          0          0          0
 03     14:48:53          1          0          0          0
 04     14:48:44          1          0          0          0
 05     14:48:35          1          0          0          0
 06     14:48:26          1          0          0          0
 07     14:48:17          1          0          0          0
 08     14:48:08          1          0          0          0
 09     14:47:59          1          0          0          0
 10     14:47:50          1          0          0          0
 11     14:47:41          1          0          0          0
 12     14:47:32          1          0          0          0
 13     14:47:23          1          0          0          0
 14     14:47:14          1          0          0          0
 15     14:47:05          1          0          0          0
 16     14:46:56          1          0          0          0
 17     14:46:47          1          0          0          0
 18     14:46:38          1          0          0          0
 19     14:46:29          1          0          0          0
 20     14:46:20          1          0          0          0
[5F-DN1-probe]display ar5drv 2 channelbusy

ChannelBusy information
 Ctl Channel:    11    Channel Band: 20M
 Ext Channel:
 Record Interval(s):  9
 Date/Month/Year: 08/05/2020
       Time(h/m/s):   CtlBusy(%) TxBusy(%)  RxBusy(%)  ExtBusy(%)
 01     14:49:20         18          1         16          0
 02     14:49:11         19          2         17          0
 03     14:49:02         18          1         16          0
 04     14:48:53         21          1         19          0
 05     14:48:44         25          1         23          0
 06     14:48:35         33          1         31          0
 07     14:48:26         36          2         33          0
 08     14:48:17         33          1         31          0
 09     14:48:08         18          1         16          0
 10     14:47:59         17          1         15          0
 11     14:47:50         18          1         16          0
 12     14:47:41         17          2         14          0
 13     14:47:32         15          1         12          0
 14     14:47:23         18          1         16          0
 15     14:47:14         19          1         16          0
 16     14:47:05         22          2         19          0
 17     14:46:56         19          2         17          0
 18     14:46:47         20          1         18          0
 19     14:46:38         18          1         16          0
 20     14:46:29         19          2         17          0
[5F-DN1-probe]

二、查询H3C设备空口利用率V5版本

[WA2620X]_h                  //进入hide视图
Now you enter a hidden command view for developer's testing, some commands may
affect operation by wrong use, please carefully use it with our engineer's
direction.
[WA2620X-hidecmd]display ar5 1 channelbusy      //查看射频口1的空口利用率
[WA2620X-hidecmd]display ar5 2 channelbusy      //查看射频口2的空口利用率

三、空口利用率参数含义与问题定位思路

CtlBusy(%)=空口繁忙比
TxBusy(%)=发送繁忙比
RxBusy(%)=接口繁忙比
ExtBusy(%)=其他非WLAN干扰繁忙比
ExtBusy 是AP自己能识别出来的非wlan干扰,过高会影响正常无线使用,轻则出现卡顿体验差,重则关联不上无线 ping丢包等故障。

1RxBusy>>TxBusyRxBusy+TxBusy总和达到80以上。
例如RxBusy平均80TxBusy小于5。此种情况属于典型的WLAN内部干扰,即同频AP之间互相可见,竞争一个信道介质,导致空口利用率RX方向异常偏高。解决的办法包括合理的信道规划、功率规划、关闭RRM低速率、关闭广播Probe应答和调大Beacon帧间隔、二层隔离等。

2RxBusyTxBusy相差不多,RxBusy+TxBusy总和达到80以上。
例如RxBusy平均50TxBusy平均40左右。此种情况下一般体验尚可,如果仍有终端上网慢,最有可能的原因是无线CPE数量过多,或者部分CPE业务量较大,占用了过多带宽。建议开启终端限速或者扩容增加AP解决。

3RxBusy<<TxBusyRxBusy+TxBusy总和达到80以上。
例如TxBusy平均80RxBusy小于5。此种情况说明AP下行方向发包受阻。在室外应用中较为常见。发生这类故障时,一般伴随着client verbose信息中TX协商速率低,即AP发送给STA的帧经常丢失,进而降速重传,最后导致AP发送的帧都是低速帧。低速帧会大量消耗空口资源,进而导致STA体验集体变差。遇到这种情况,可以先观察该AP下的STA信号强度。

4)还有一种导致空口体验差的情况是存在非WLAN干扰,但非WLAN干扰存在的证据不明显。从空口利用率上看,当CtlBusy大大超出RxBusyTxBusy总和时,可以认为是非WLAN干扰存在的一个证据。常见的非WLAN干扰源有如无线摄像头、靠的太近的3G/4G基站等(室外AP要求与3/4G基站天线距离保持在5米以上)。当怀疑存在非WLAN干扰时,可以用排除法来证明。即先排除周边的WLAN干扰源,比如关闭周边AP,并使用omnipeek抓包发现无法抓取WiFi报文。如果此种情况下仍然存在CtlBusy异常高,可以作为外部干扰存在的证据。
