电力集中器LTE模块(EC20)改USB网卡教程与升级资料

    因寻找4G路由器偶然在某鱼发现有卖很便宜的LTE 4G电力集中器,价格很便宜,EC20仅仅25块钱一个。感觉挺划算的,本着折腾精神购买了研究,之后出了该教程,希望对你有用。文章最下面附带移远EC20资料下载链接,便于改装。
     本次改装是使用的移远EC20 LTE模块,该模块是全网通模块,其他模块(N720、N710、友讯达TXGX13_FC611、SIM7100)也是可以改装的,角针定义和原理都差不多。
      模块可以在windows、linux、openwrt系统中使用,测试我在Windows环境下测试的,挺理想的。

一、改装所需物料

1、4G LTE模块
2、电烙铁
3、USB模块,或者是TYPE-C母插(我在盒子上掏了洞放置母插,效果还可以)

二、角针定义

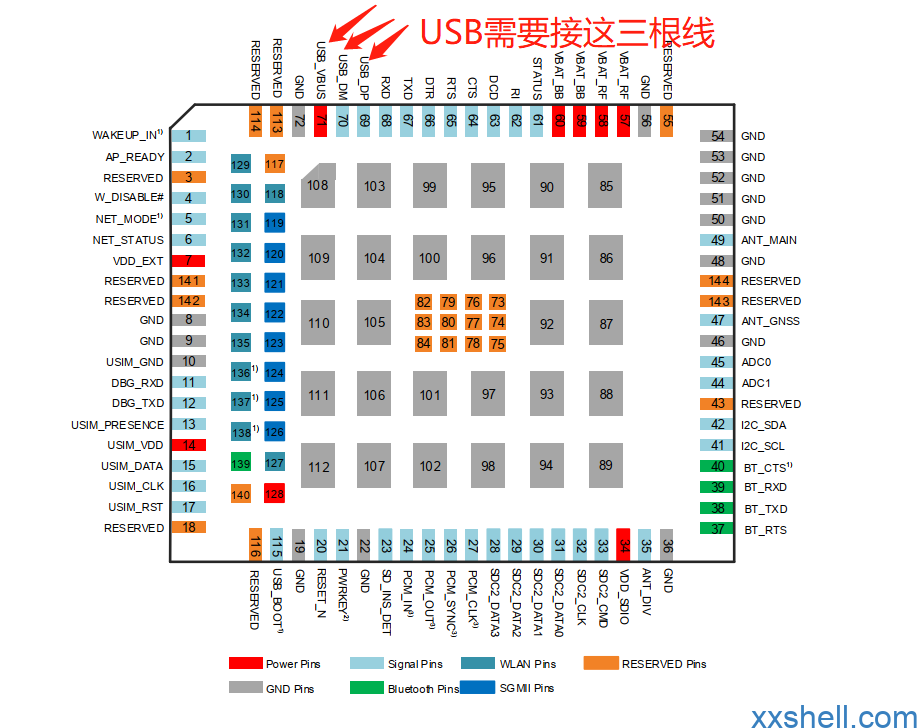

EC20模块角针定义

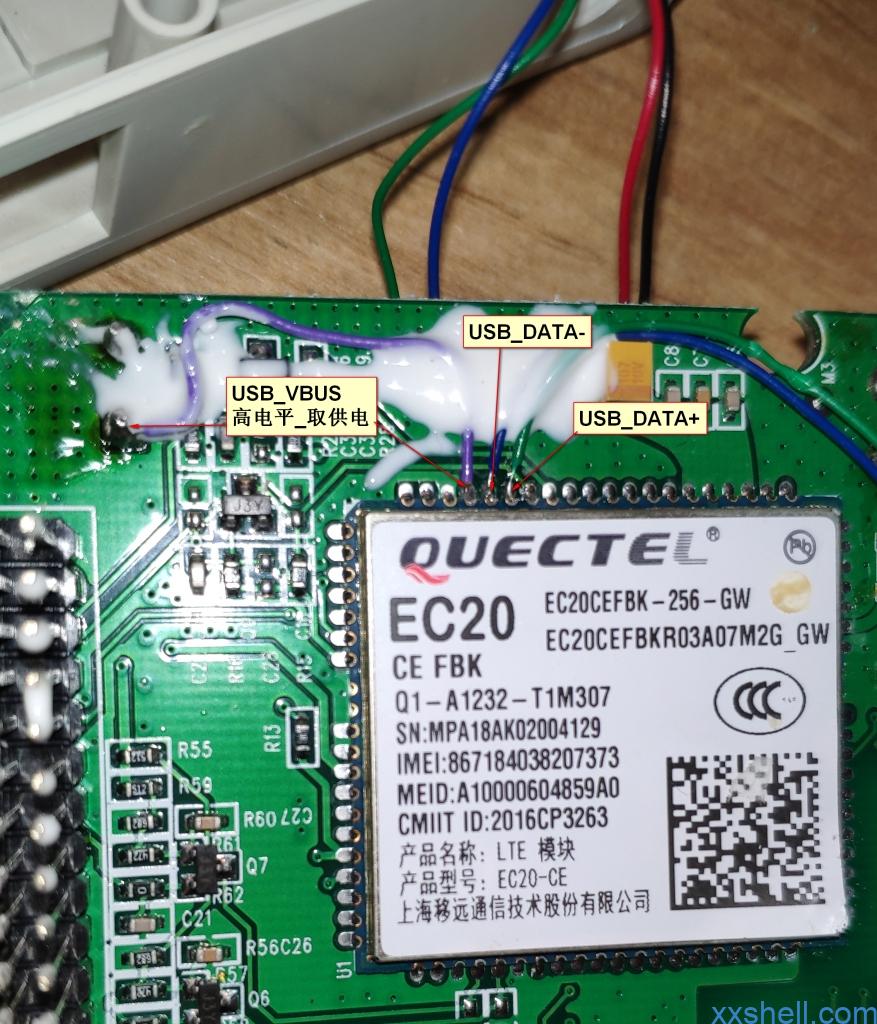

EC20模块正面接线图

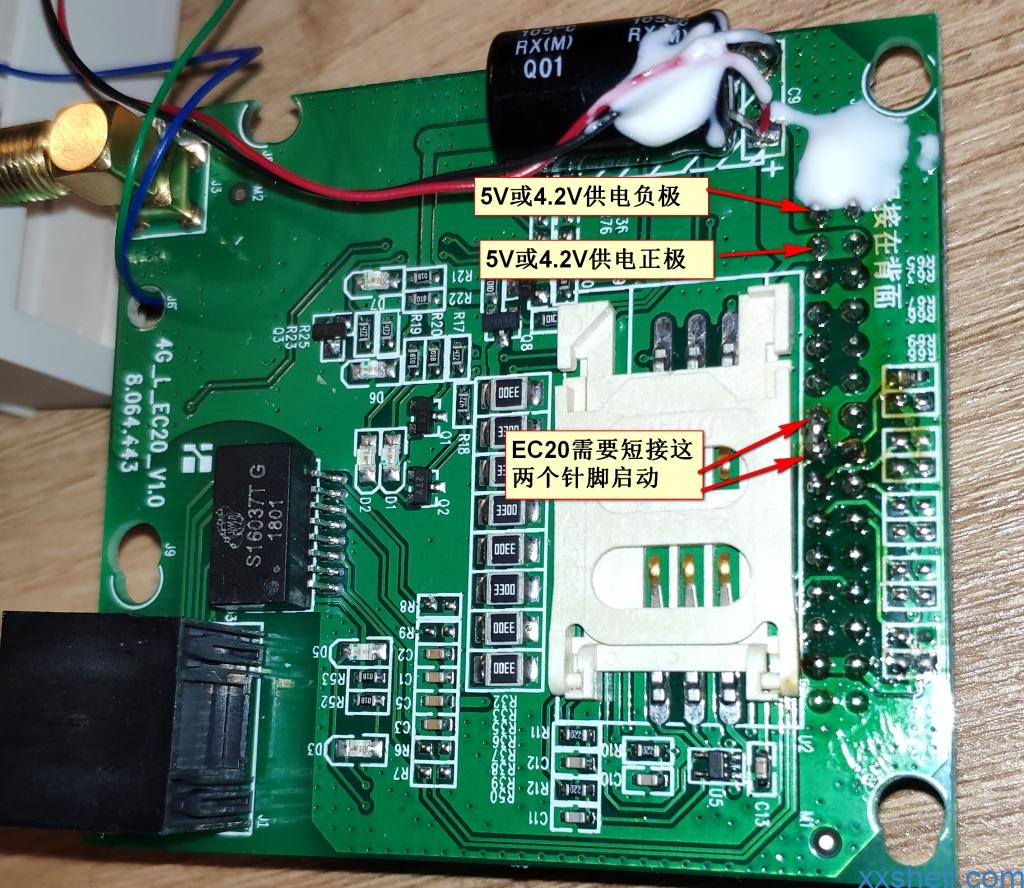

EC20背面接线图

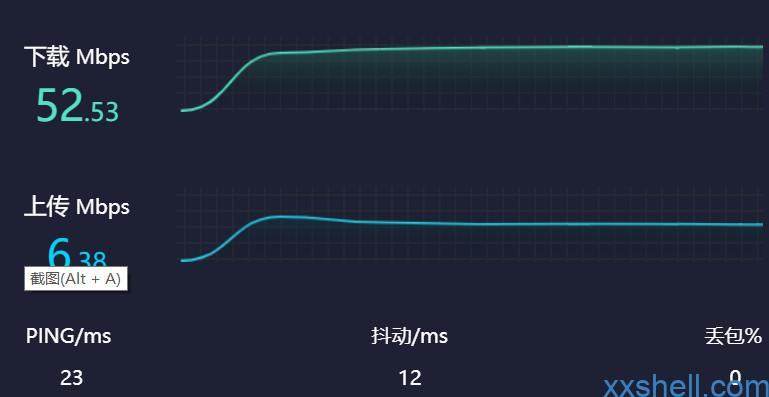

EC20模块在Windows下的测速截图

接线说明:

1、模块供电可以直接采用5V供电,或者安装一个二极管可以进行降压到4.2V使用;
2、如果引出USB需要将"USB_VBUS"置位高电平,将该角针接5V电源正极即可
3、EC20电力模块需要短接图上针脚启动模块,如果通电可以直接启动(NET灯绿)则不需要短接;
4、建议使用TYPE-C母插,可以直接用502粘到盒子上,美观!

三、资料下载

EC20资料下载

资料目录树(便于资料检索):

├─01_AT命令手册
│      Quectel_EC20_GNSS_AT_Commands_Manual_V1.1.pdf
│      Quectel_EC20_R2.1_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG25-G&EG9x&EM05_FILE_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_DFOTA_User_Guide_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_FTP(S)_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_HTTP(S)_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_MMS_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_MQTT_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_MQTT_Application_Note_V1.1.pdf
│      Quectel_EC2x&EG9x&EM05_PPP_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_QuecCell_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_QuecLocator_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_SMTP_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_SSL_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_TCP(IP)_AT_Commands_Manual_V1.0.pdf
│      Quectel_EC2x&EG9x_Power_Management_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x_TTS_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x_Voice_Over_USB_and_UAC_Application_Note_V1.0.pdf
│      Quectel_EC2x_Wi-Fi_Application_Note_V1.0.pdf
│
├─02_硬件设计手册
│      Quectel_EC200T-CN&EC20_R2.1_兼容设计手册_V1.2.pdf
│      Quectel_EC20_R2.1_硬件设计手册_V1.2.pdf
│
├─03_用户指导
│      Quectel_EC2x&EG9x&EM05_DFOTA_User_Guide_V1.0.pdf
│      Quectel_WCDMA&LTE_Linux_USB_Driver_User_Guide_V1.7.pdf
│
├─04_USB驱动
│      Quectel_LTE&5G_Windows_USB_Driver_V2.1.zip
│      Quectel_LTE&5G_Windows_USB_Driver_V2.2.2.zip
│      Quectel_LTE_Windows_USB_Driver_For_MBIM_V1.0.zip
│      Quectel_LTE_Windows_USB_Driver_V1.0.zip
│
├─05_应用指导
│      Quectel_EC2x&EG9x&EM05_PPP_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x&EM05_QuecLocator_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x_Power_Management_Application_Note_V1.0.pdf
│      Quectel_EC2x&EG9x_Voice_Over_USB_and_UAC_Application_Note_V1.0.pdf
│      Quectel_EC2x_Wi-Fi_Application_Note_V1.0.pdf
│      Quectel_天线设计指导_V3.1.pdf
│      Quectel_射频LAYOUT_应用指导_V2.2.pdf
│      Quectel_模块贴片应用指导_V2.5.pdf
│
├─06_工具包
│      LTE&LTE-A_QFlash_Linux&Android_V2.0.zip
│      QLog_Linux&Android_V1.3.zip
│      云小帆串口助手.exe
│
└─07_固件与升级程序(升级之前需安装驱动)
        EC20CEFAGR06A08M4G.zip
        EC20CEFAGR06A15M4G.zip
        QFlash_V5.0_CN.zip
