华为SMU02C/SMU02B监控模块供电与通信定义针脚与兼容性列表

一、前言

    因设备需要,需要通过SMU监控模块单独启动,用来纳管和调整参数,支持华为锂电池、交转直模块、光伏模块、逆变模块、DCDB直流配电单元等。
    SMU02B与SMU02C部分机框可以公用,端口定义也基本相同,SMU02可以监控华为锂电池和更多的模块,具体兼容性信息可以参照后面兼容性列表。

二、SMU02C/SMU02B针脚定义

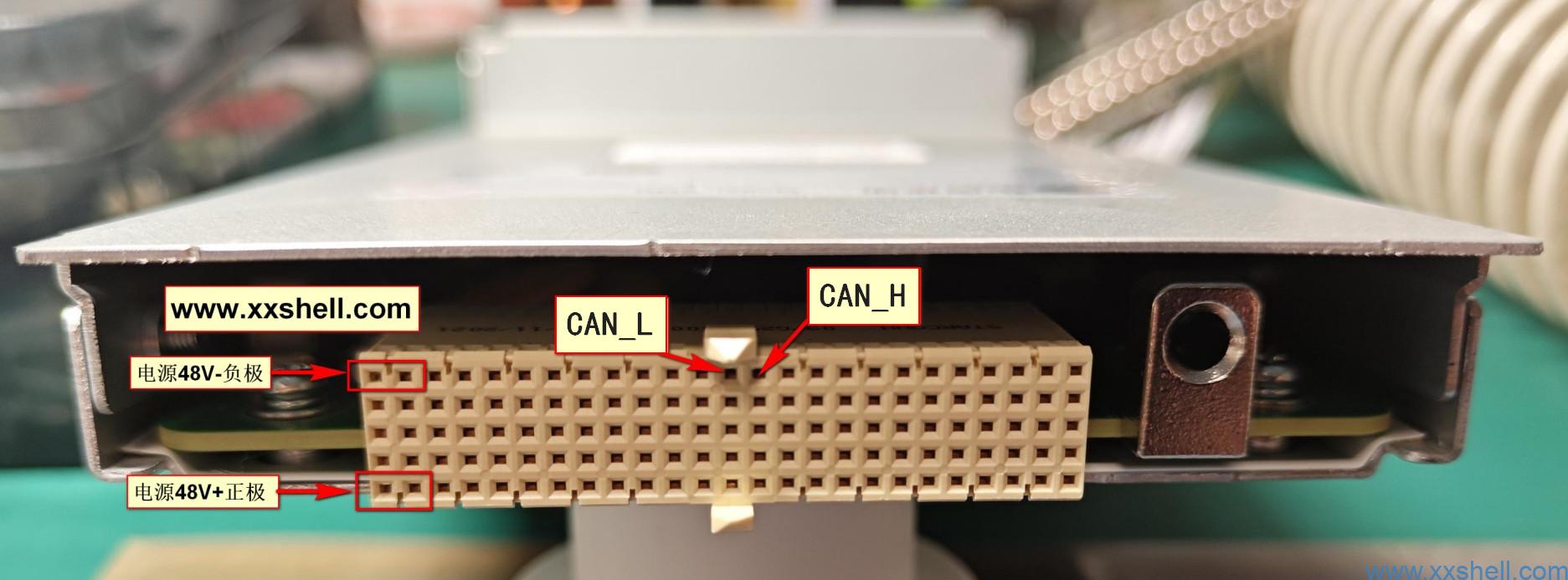

SMU02C电源与CAN通信端口定义

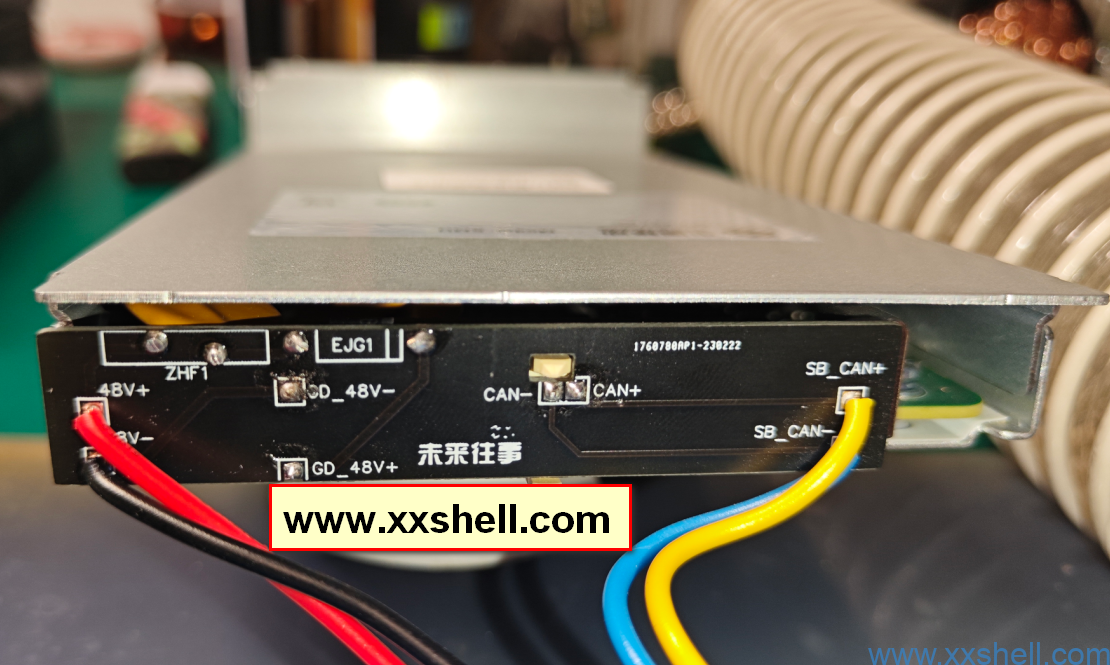

SMU电源短路与反接保护版

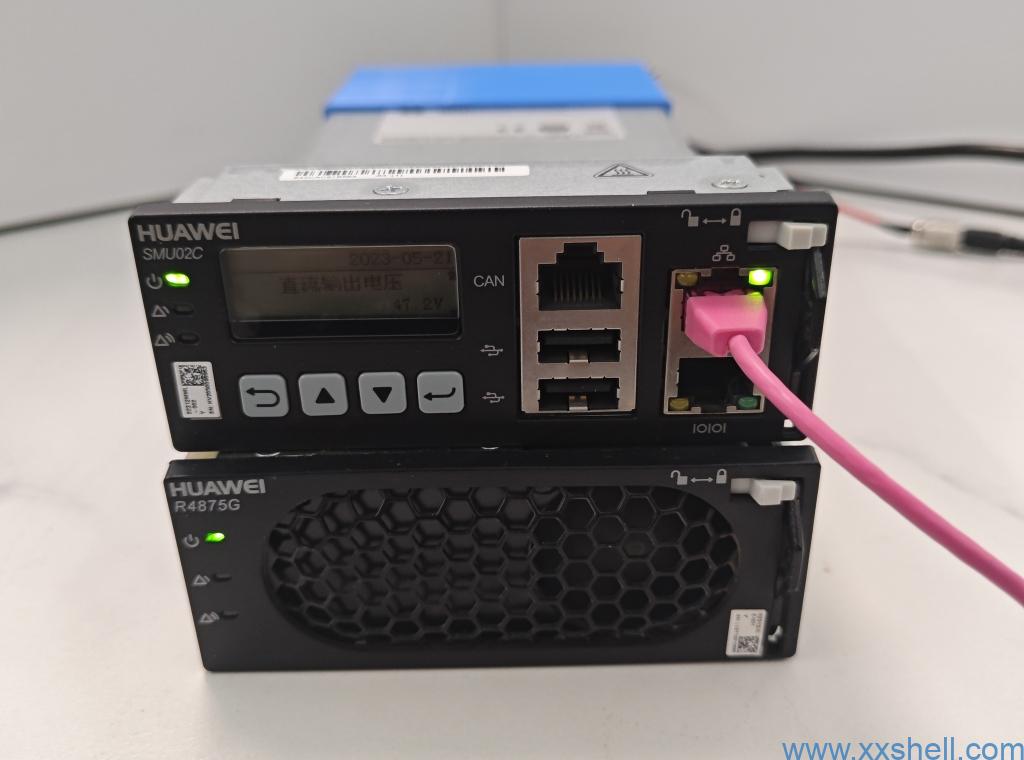

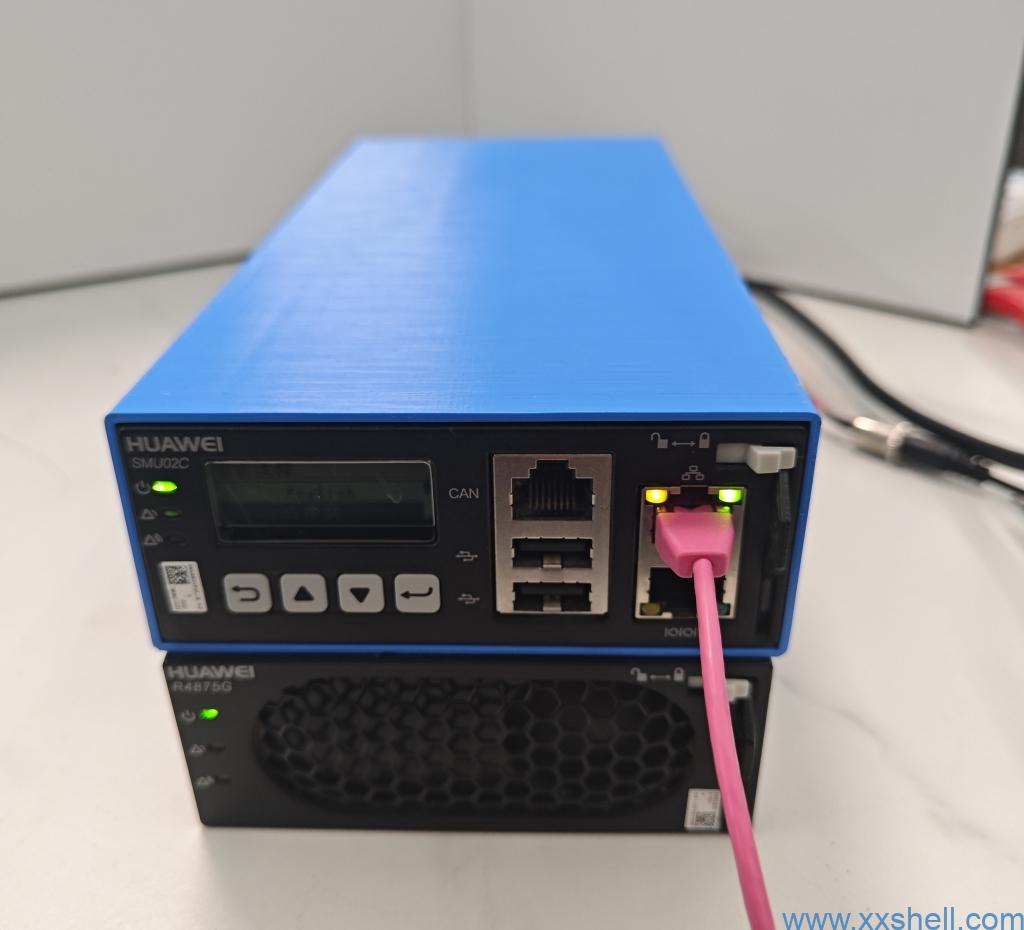

三、SMU模块接管示例

四、SMU02C锂电池兼容性列表

电池电芯参照列表:
亿纬锂能:YIWEI
宁德时代:CALT
比亚迪:BYD

SMU02C电池兼容列表

电池型号(型号-电芯厂家-保护板代号-地址) 备注信息
ESM-48100A1-YIWEI_1910_323D007F
ESM-48100A1_0064_00000000
ESM-48100A3_1911_3240807F
ESM-48100A4_1910_6440808F
ESM-48100A6-CALT_1908_324080BE
ESM-48100A8-BYD_1908_3240840E
ESM-48100A8-CATL_1908_324084AE
ESM-48100B1-CATL_1908_323C80BE
ESM-48100B1_1908_323C809E
ESM-48100B2_1910_323D007E
ESM-48100B3-DCDC_1908_323C801E
ESM-48100B4-DCDC_1908_3240801E
ESM-48100B5 电池需与监控通信才能正常工作
ESM-48100U1-PRO_1908_323C808E
ESM-48100U1_1908_323C81EE
ESM-48100U2_1908_323C800E
ESM-48100U4_1908_3240800E
ESM-4810A1
ESM-48150A1_2590_193D001F
ESM-48150A3_258E_325C80BA
ESM-48150B1-15_258E_3258809A
ESM-48150B1_258E_3258809E
ESM-4825A1_0648_0A98801F
ESM-4850A1_0032_00000000
ESM-4850A2_0C8E_193C801F
ESM-4850A3_0C88_323C806E
ESM-4875A1_12CE_193C801F
ESM-Smart48100 运营商定制相关产品
DBU50B-N12A1 刀片电池
Smart4850-O 刀片电池

五、SMU02C能源模块兼容性列表

交转直模块 光伏模块 逆变模块
R4875G1 S4875G1 I2300G1
R4850G1
R48100G1
R4850G2
R4850G6
R4875G5
