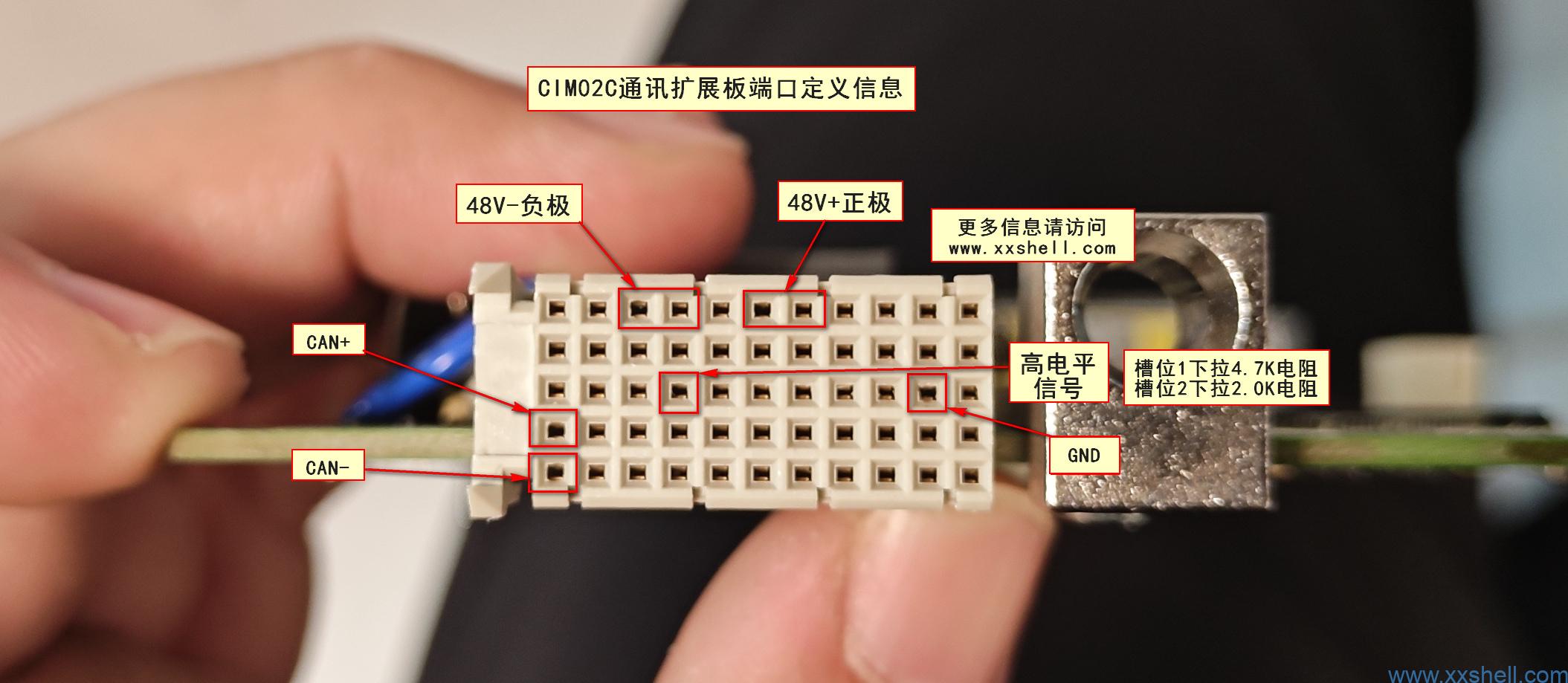

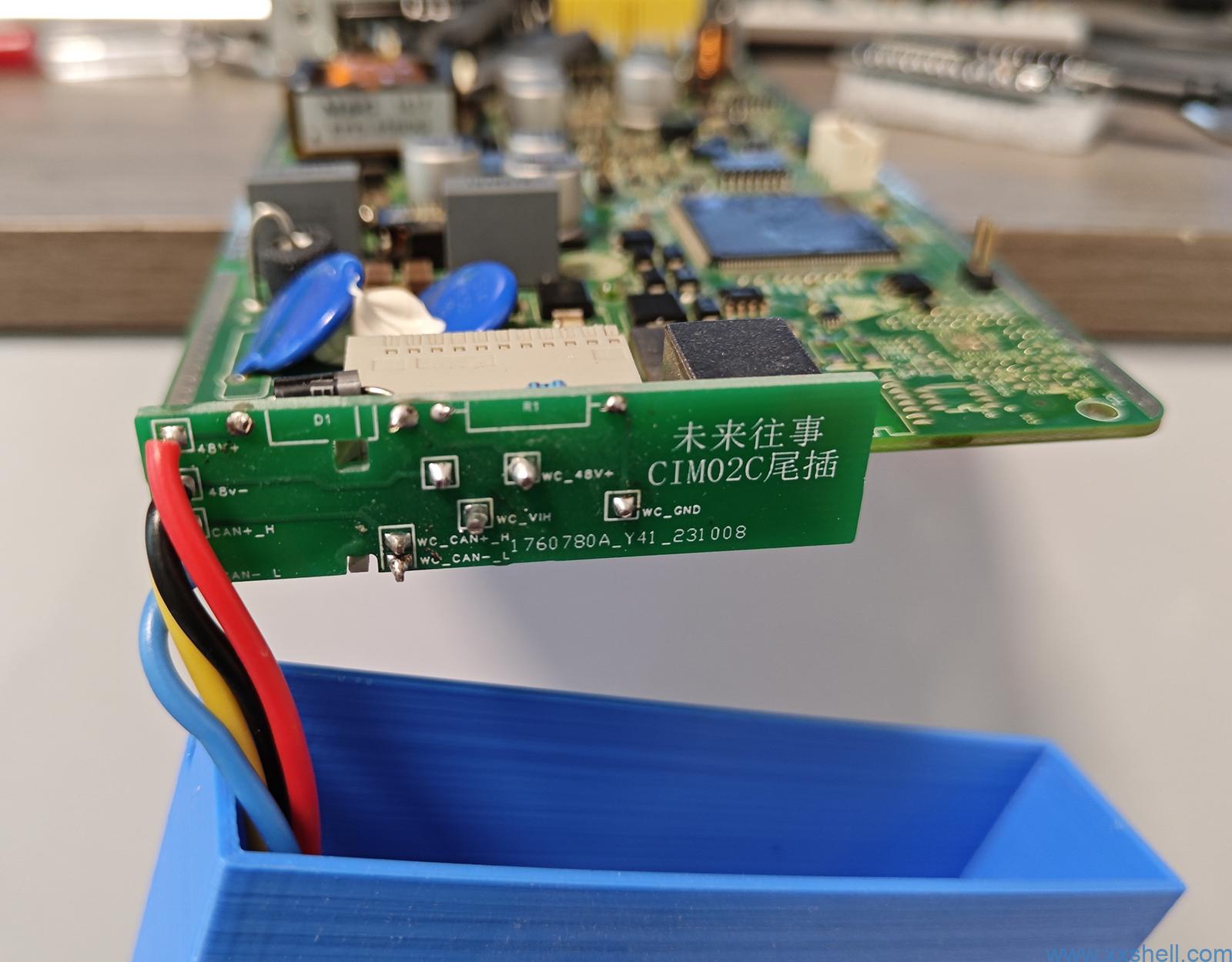

一、CIM02C尾插阵脚定义
![](https://www.xxshell.com/wp-content/uploads/2024/01/CIM02C%E9%80%9A%E8%AE%AF%E6%89%A9%E5%B1%95%E7%89%88%E6%8E%A5%E5%8F%A3%E5%AE%9A%E4%B9%89%E4%BF%A1%E6%81%AF.jpg?v=1705478398)
![](https://www.xxshell.com/wp-content/uploads/2024/01/CIM02C%E5%B0%BE%E6%8F%92%E6%9D%BF.jpg?v=1705478424)
二、华为监控模块外挂CIM02C
华为SMU02B/SMU02B1/SMU02C/SMU02C-X监控模块可以根据阵脚定义实现外挂模块,ETP机框也可以通过CAN通信线实现外挂CIM02C模块。

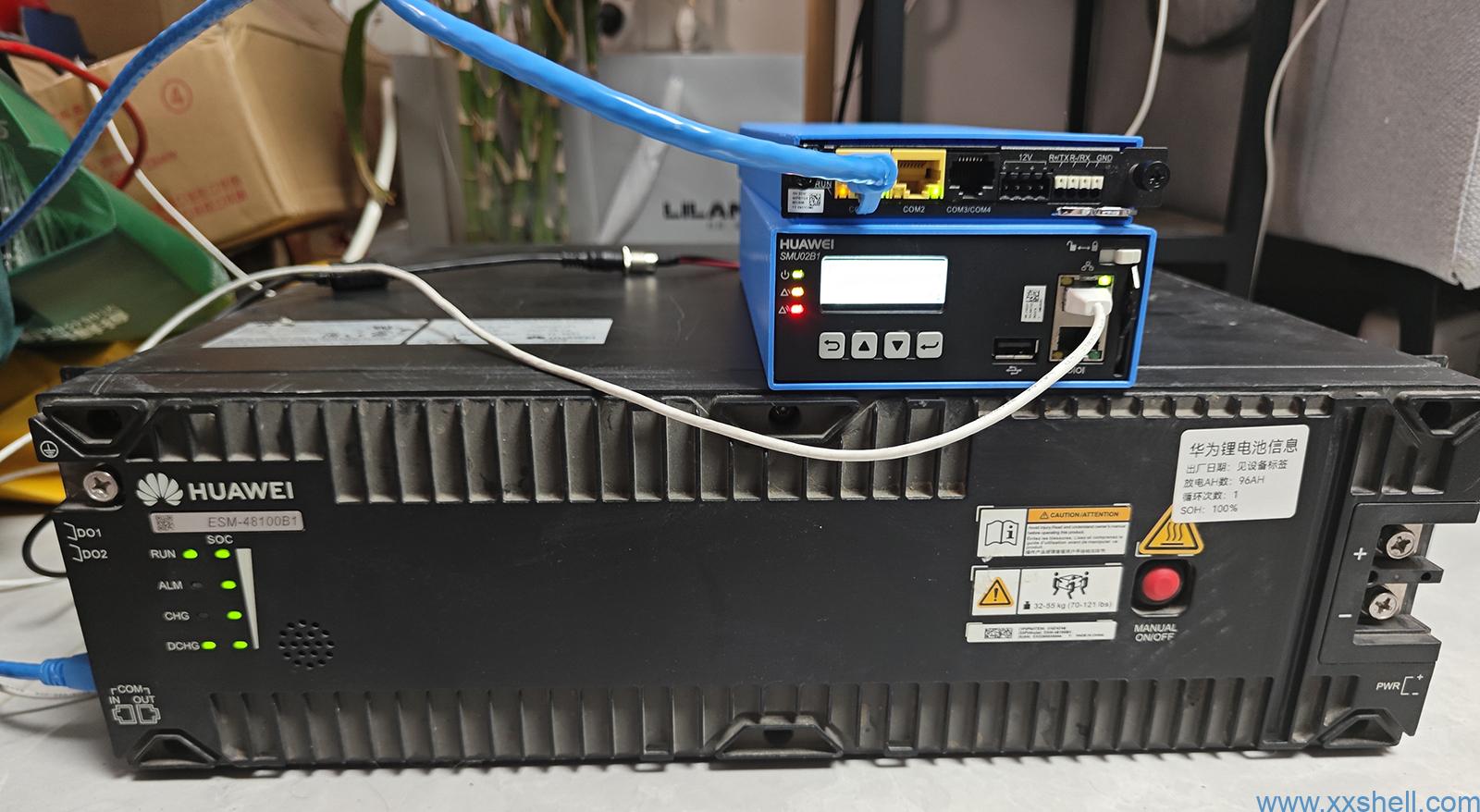

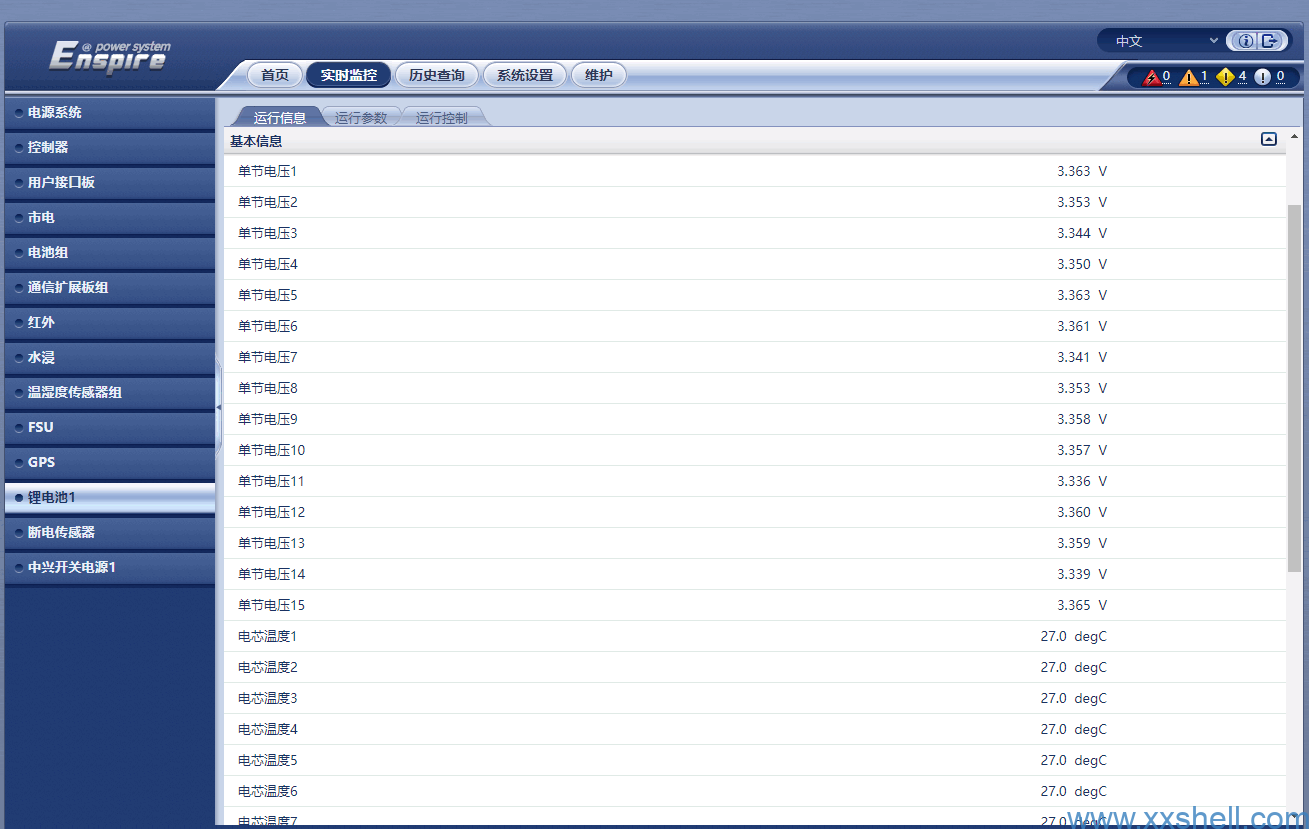

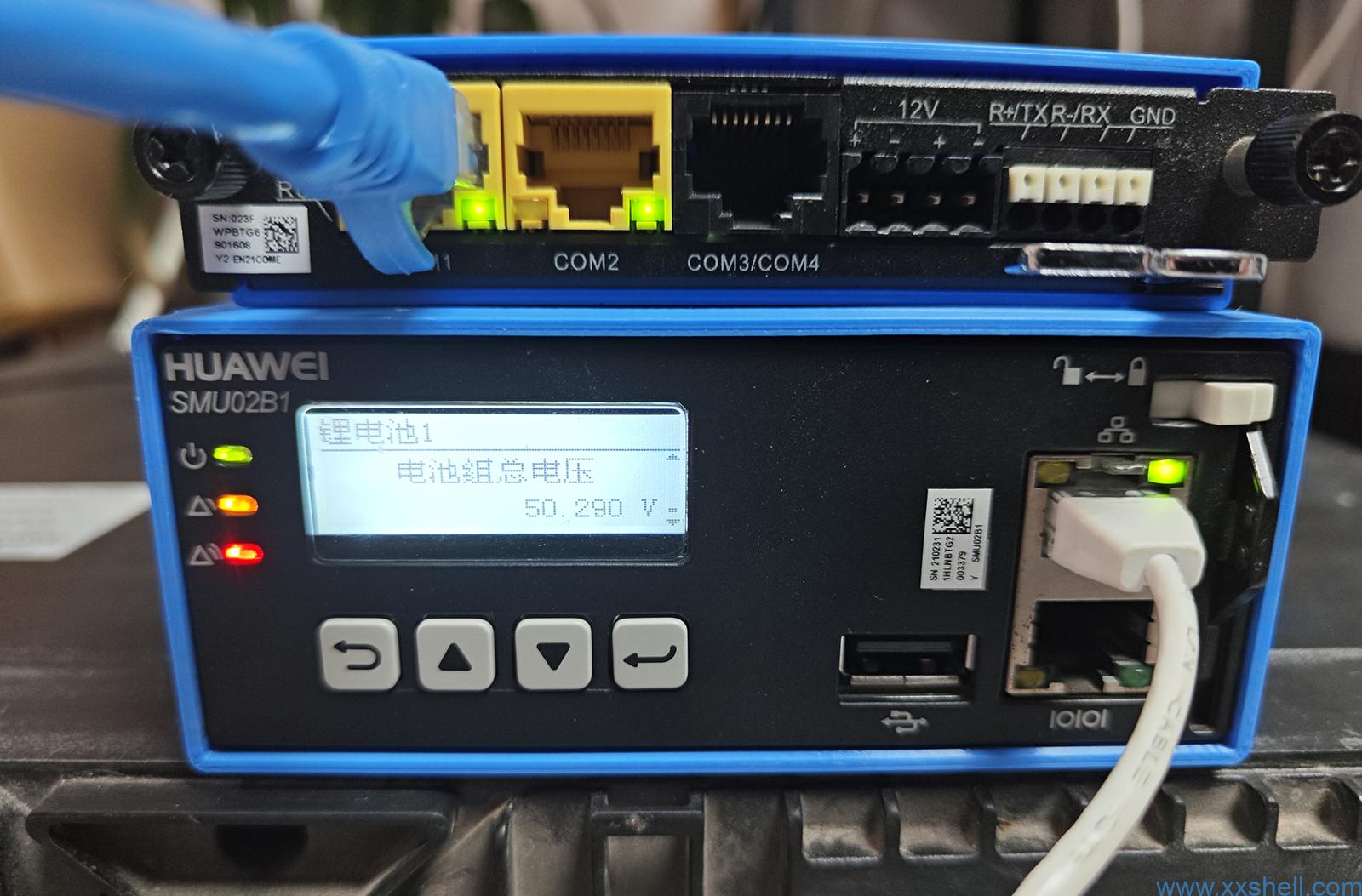

下图为SMU02B1外挂CIM02C监控华为ESM-48100B1锂电池。
![](https://www.xxshell.com/wp-content/uploads/2024/01/CIM02C%E5%B0%BE%E6%8F%92%E7%89%88%E8%BF%9E%E6%8E%A5%E5%8D%8E%E4%B8%BA%E9%94%82%E7%94%B5%E6%B1%A0.jpg?v=1705478606)
![](https://www.xxshell.com/wp-content/uploads/2024/01/CIM02C%E5%B0%BE%E6%8F%92%E7%89%88%E8%BF%9E%E6%8E%A5%E5%8D%8E%E4%B8%BA%E9%94%82%E7%94%B5%E6%B1%A0LCD%E5%B1%8F%E5%B9%95%E5%B1%95%E7%A4%BA.jpg?v=1705478618)
![](https://www.xxshell.com/wp-content/uploads/2024/01/SMU02B1%E7%94%B5%E6%B1%A0%E7%AE%A1%E7%90%86%E4%BF%A1%E6%81%AF1.png?v=1705478635)
