一、驱动安装
1、将USB转RS485插入到电脑的USB端口中,在桌面上右键此电脑-管理-打开设备管理器,选择端口(COM和LPT)检查是否有USB-SERIAL CH340,如下图,如果没有显示下图的内容则需要安装驱动程序。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E8%AE%BE%E5%A4%87%E7%AE%A1%E7%90%86%E5%99%A8.png?v=1688436250)

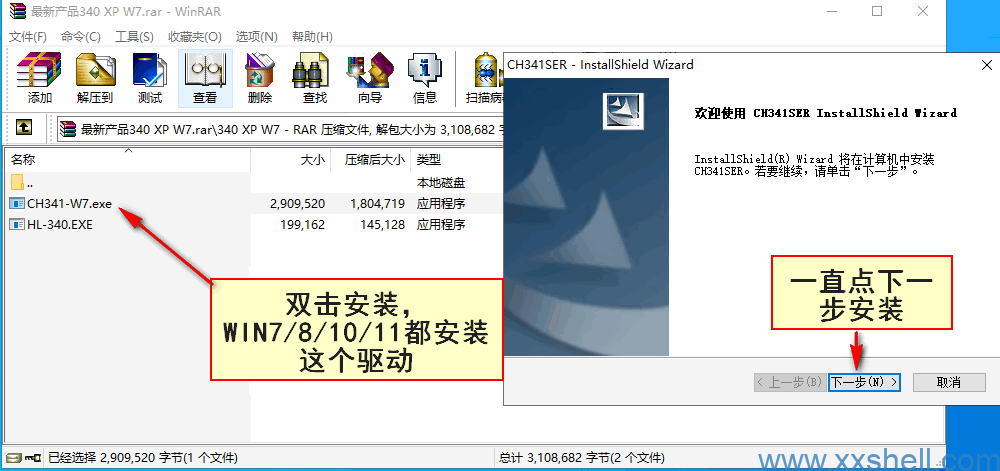

2、USB转RS485驱动程序下载链接:CH340驱动下载
下面是安装教程,安装完成之后会再设备管理器中显示COM端口,即代表安装驱动成功。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E9%A9%B1%E5%8A%A8%E5%AE%89%E8%A3%85.png?v=1688438464)
二、使用网线连接电池

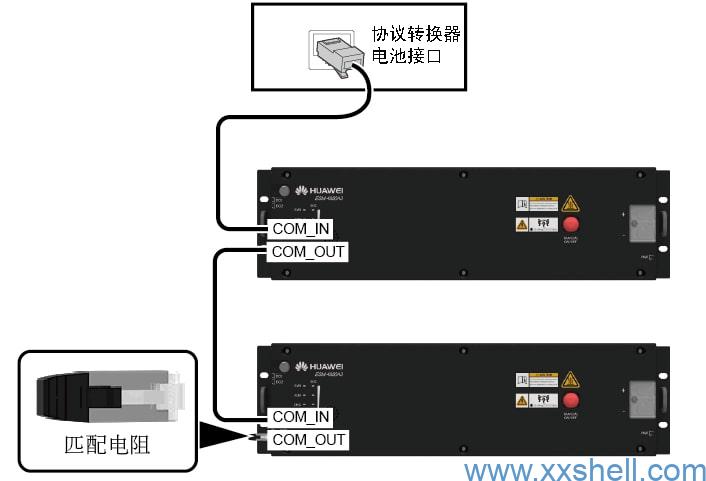

1、"USB转R485"连接 "协议转换器"的RS485接口,“协议转换器”的电池接口连接锂电池的COM_IN接口。
2、如果您需要连接多块电池,则电池的COM_OUT连接下一块电池的COM_IN接口,依次连接,电池末端的COM_OUT接口连接“匹配电阻”。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E7%94%B5%E6%B1%A0%E8%BF%9E%E6%8E%A5%E7%BA%BF.jpg?v=1688543076)
三、管理软件连接电池

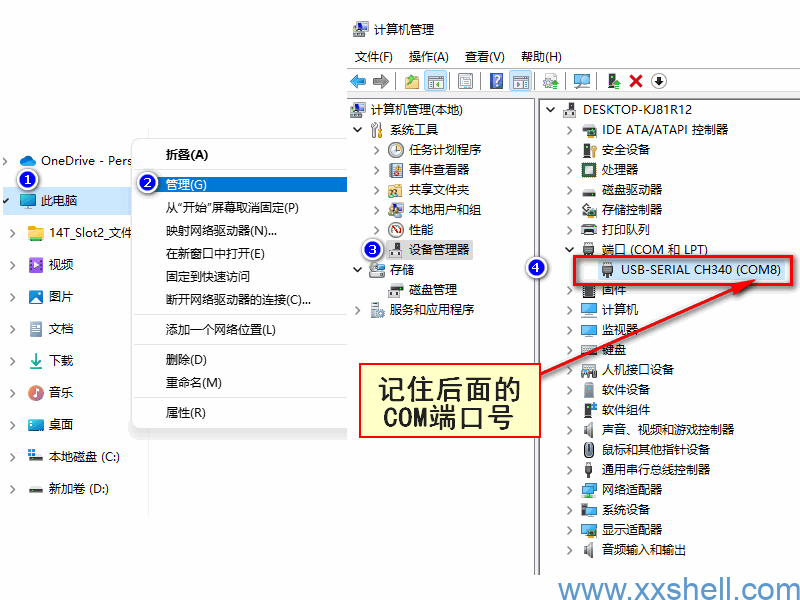

1、在设备管理中获取CH340的端口号,这里显示的为COM8,然后记住该端口。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E8%AE%BE%E5%A4%87%E7%AE%A1%E7%90%86%E5%99%A82.png?v=1688439979)

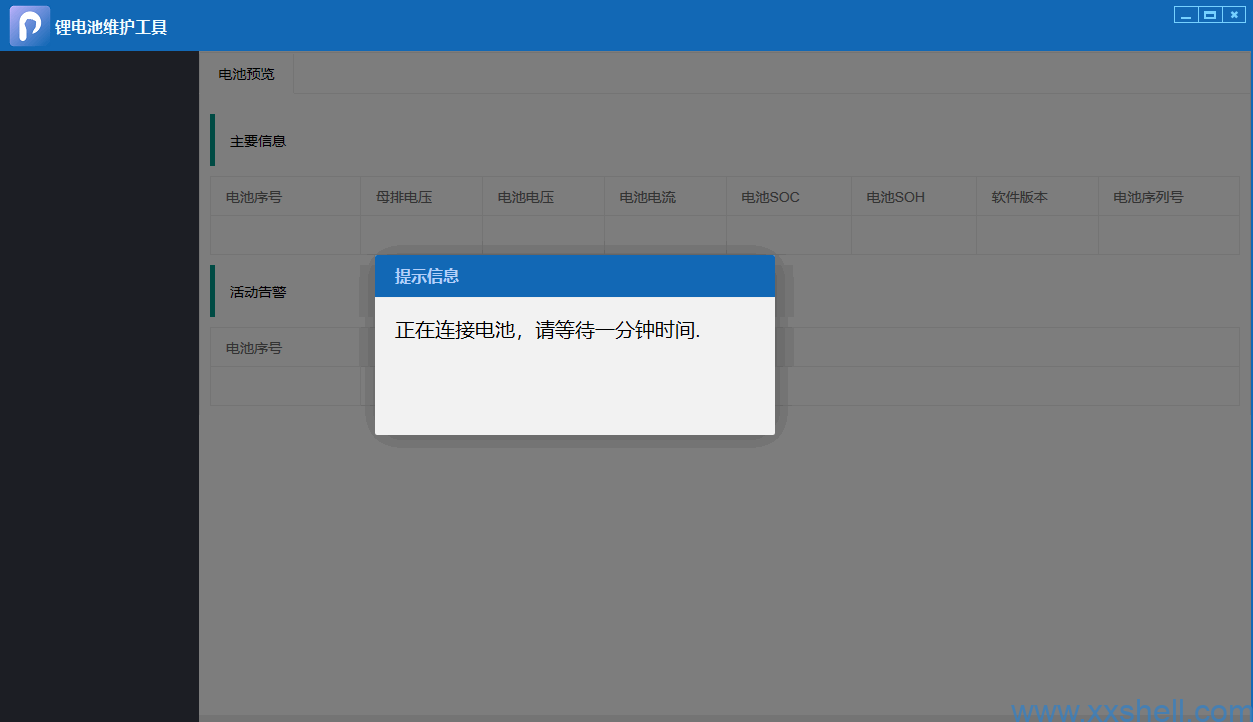

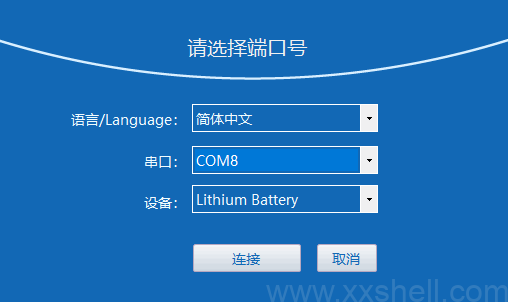

2、运行管理软件,选择语言为中文、端口为上图设备管理器中的COM端口的实际端口,如这里为COM8,其他保持默认,点击连接。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E7%94%B5%E6%B1%A0%E7%AE%A1%E7%90%86%E8%BD%AF%E4%BB%B6.png?v=1688440322)
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E7%94%B5%E6%B1%A0%E7%AE%A1%E7%90%86%E8%BD%AF%E4%BB%B62.png?v=1688440335)

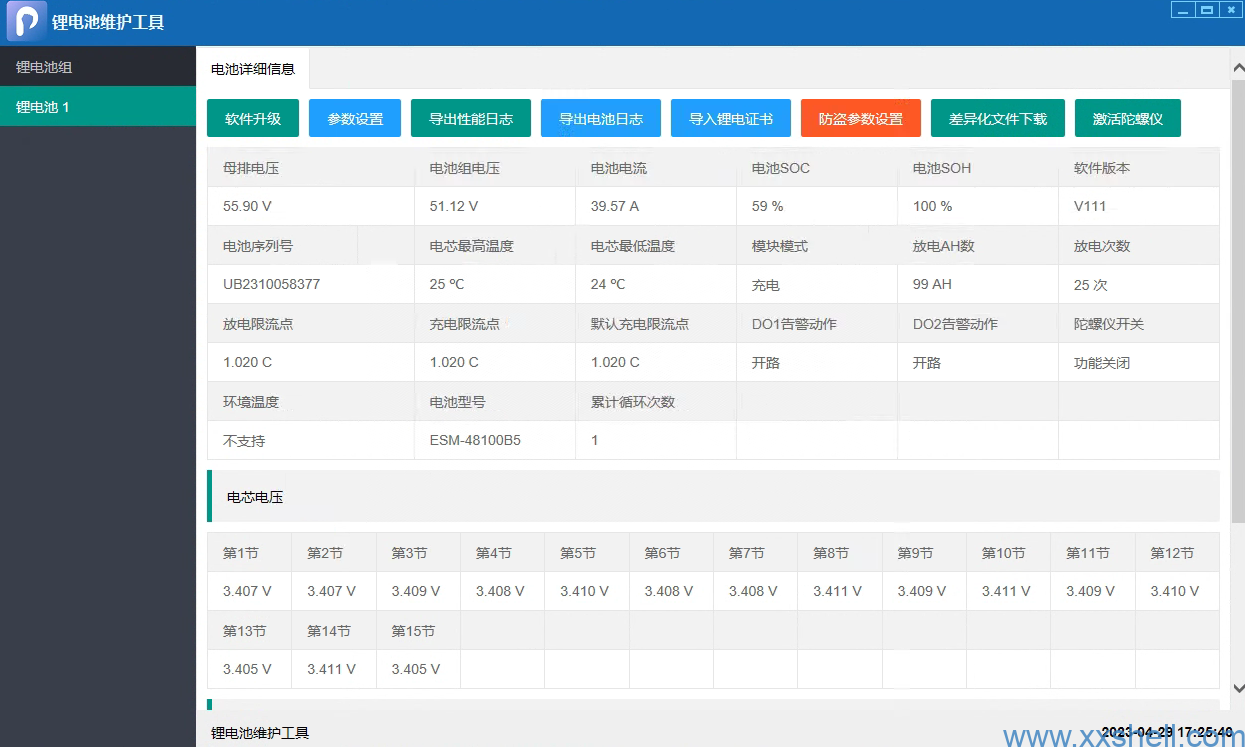

3、点击左侧的电池设备,可以查看电池的详细信息,可以查看相关电池告警与调整电池限流信息等等。
注意!陀螺仪为防盗功能,请不要开启该功能。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E7%94%B5%E6%B1%A0%E7%AE%A1%E7%90%86%E8%BD%AF%E4%BB%B63.png?v=1688440488)
四、软件支持管理电池列表
电池型号 | 备注信息 |
---|---|
ESM-48100A10 | |
ESM-48100A11 | |
ESM-48100A6 | |
ESM-48100A7 | |
ESM-48100A9 | |
ESM-48100B1 | |
ESM-48100B2 | |
ESM-48100B3 | |
ESM-48100B4 | |
ESM-48100B5 | |
ESM-48100C1 | |
ESM-48100U2 | |
ESM-48100U5 | |
ESM-48150A3 | |
ESM-48150A3 | |
ESM-48150B1 | |
ESM-48200A1 | |
ESM-4825B1 | |
Smart-48100 | |
各种ESM相关定制产品 |
