一、驱动安装

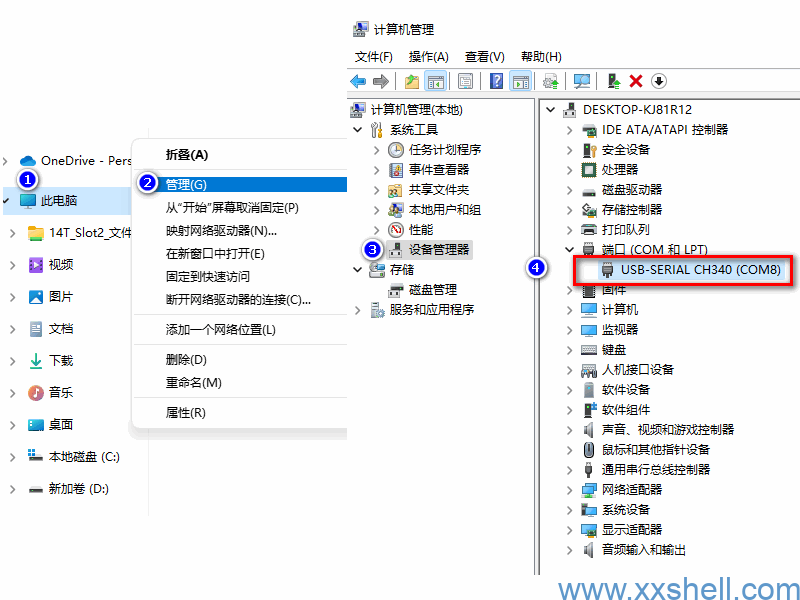

1、将USB转RS485插入到电脑的USB端口中,在桌面上右键此电脑-管理-打开设备管理器,选择端口(COM和LPT)检查是否有USB-SERIAL CH340,如下图,如果没有显示下图的内容则需要安装驱动程序。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E8%AE%BE%E5%A4%87%E7%AE%A1%E7%90%86%E5%99%A8.png?v=1688436250)
2、USB转RS485驱动程序下载链接:CH340驱动下载

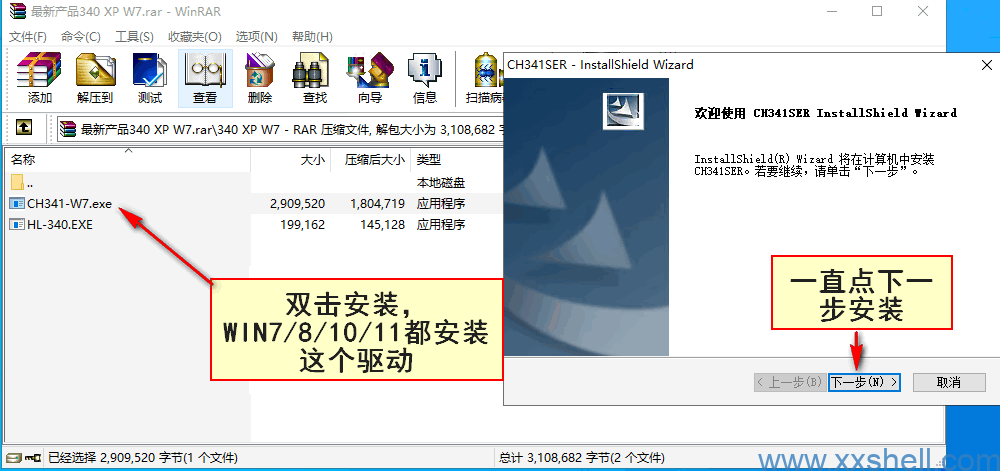

下面是安装教程,安装完成之后会再设备管理器中显示COM端口,即代表安装驱动成功。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E9%A9%B1%E5%8A%A8%E5%AE%89%E8%A3%85.png?v=1688438464)
二、RS485连接电池通信线缆

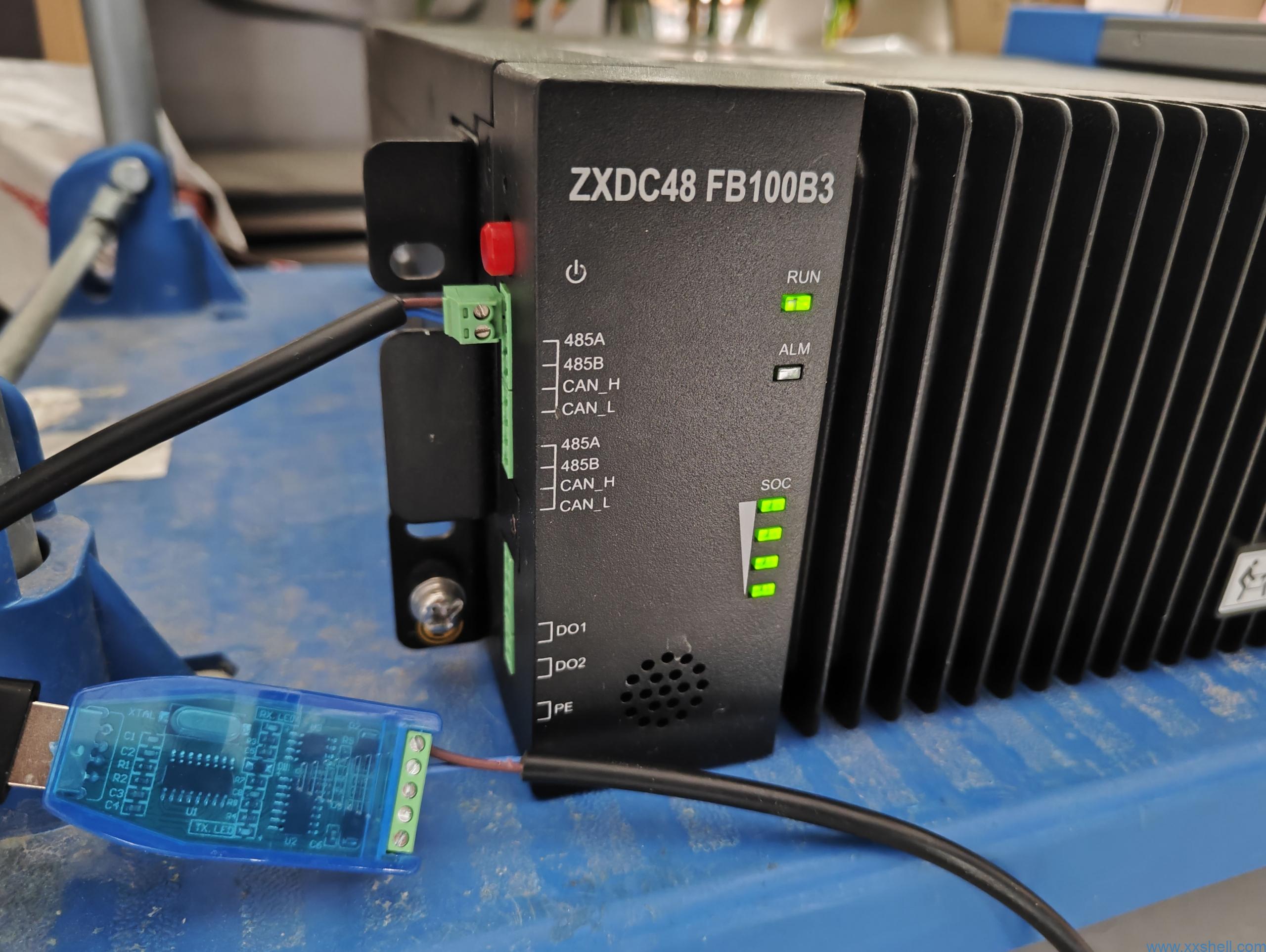

这里的中兴电池以ZXDC47 FB100B3为例,其他中兴电池与图中连接方式一致。
转换器RS485A与电池RS485A连接,转换器RS485B与电池RS485B,如下图所示:
软件也支持CAS通讯连接,与RS485通讯方式一致,连接方式也一致,但需要注意匹配电阻的安装。
![](https://www.xxshell.com/wp-content/uploads/2024/02/%E9%94%82%E7%94%B5%E6%B1%A0%E8%BF%9E%E6%8E%A5%E5%9B%BE-scaled.jpg?v=1706774440)
三、管理软件连接电池

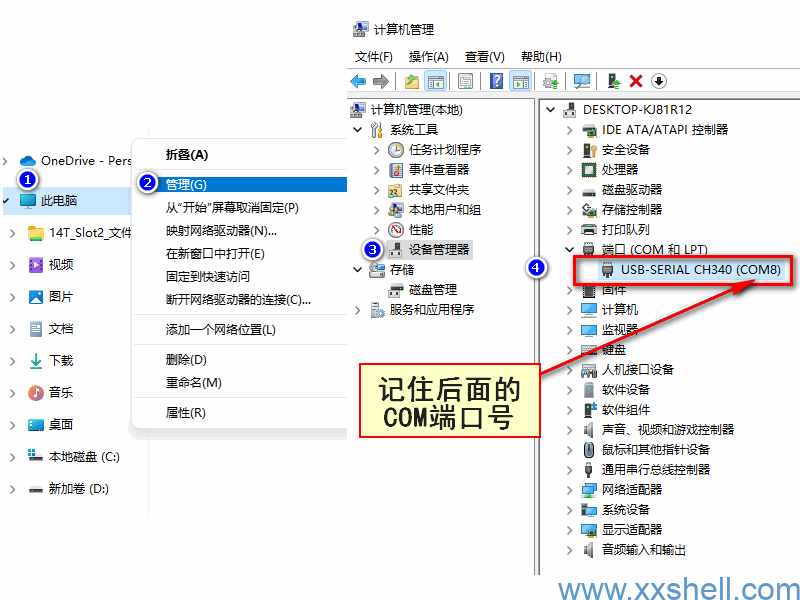

1、在设备管理中获取CH340的端口号,这里显示的为COM8,然后记住该端口。
![](https://www.xxshell.com/wp-content/uploads/2023/07/%E8%AE%BE%E5%A4%87%E7%AE%A1%E7%90%86%E5%99%A82.png?v=1688439979)

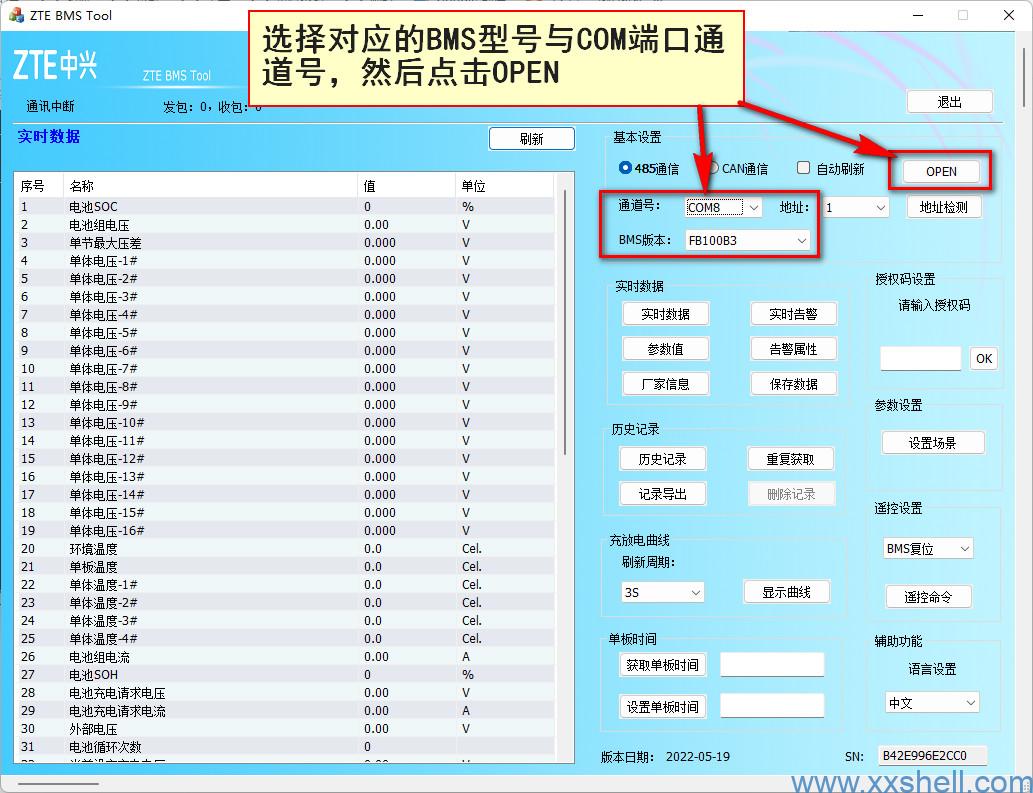

2、运行管理软件,选择语言为中文、然后选择对应BMS型号与COM端口,然后点击OPEN连接,
![](https://www.xxshell.com/wp-content/uploads/2024/02/COM%E5%8F%A3%E8%BF%9E%E6%8E%A5.jpg?v=1706775278)

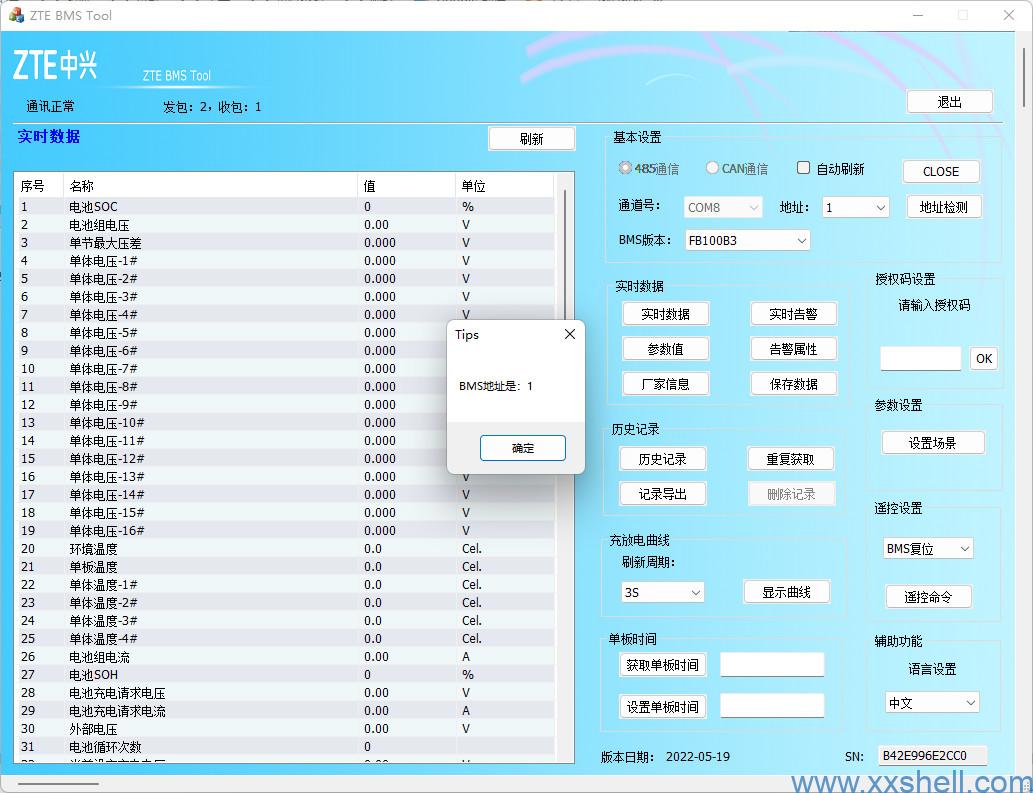

3、连接完成后,点击地址检测,如果能检测到地址,如下图,则代表可以通信成功,否则需要检查连接线缆。
![](https://www.xxshell.com/wp-content/uploads/2024/02/%E9%94%82%E7%94%B5%E6%B1%A0%E5%9C%B0%E5%9D%80%E6%A3%80%E6%B5%8B%E6%88%AA%E5%9B%BE.jpg?v=1706775774)

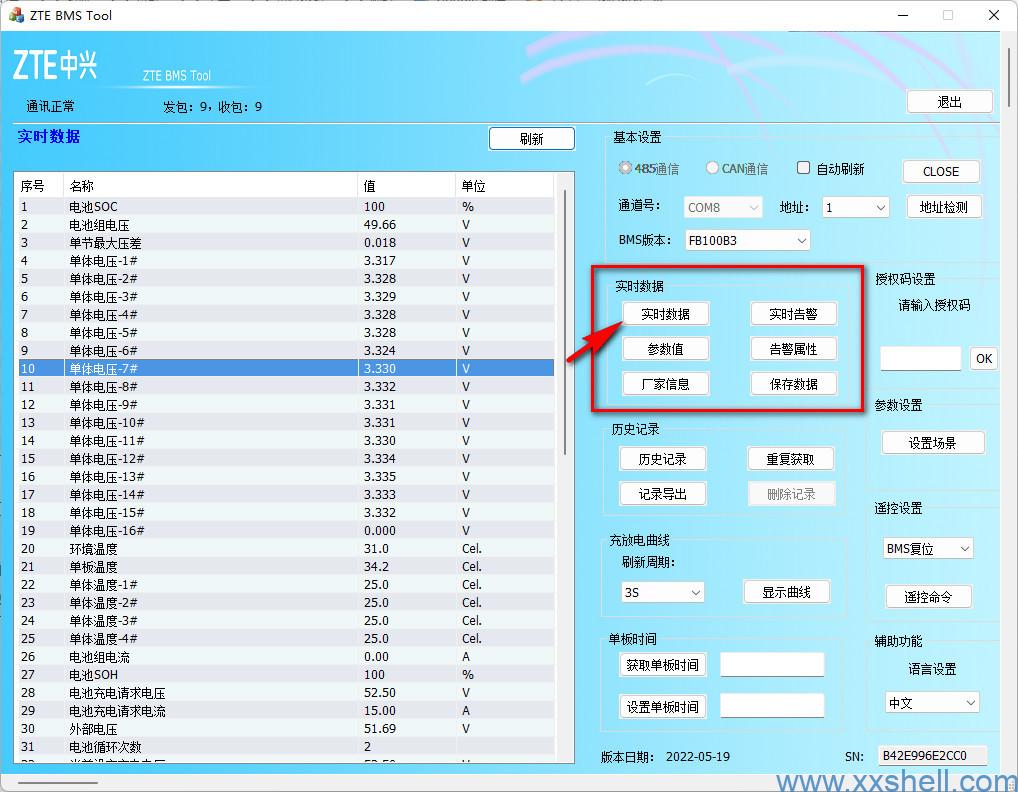

4、点击实时数据,就可以查看锂电池的各项参数,参数详细信息内容如下:
![](https://www.xxshell.com/wp-content/uploads/2024/02/%E5%AE%9E%E6%97%B6%E6%95%B0%E6%8D%AE%E6%A3%80%E6%B5%8B.jpg?v=1706776165)
日期 时间 电池SOC 电池组电压 单节最大压差 单体电压-1# 单体电压-2# 单体电压-3# 单体电压-4# 单体电压-5# 单体电压-6# 单体电压-7# 单体电压-8# 单体电压-9# 单体电压-10# 单体电压-11# 单体电压-12# 单体电压-13# 单体电压-14# 单体电压-15# 单体电压-16# 环境温度 单板温度 单体温度-1# 单体温度-2# 单体温度-3# 单体温度-4# 电池组电流 电池SOH 电池充电请求电压 电池充电请求电流 外部电压 电池循环次数 当前设定充电电压 当前设定放电电压 当前设定放电限电流比例 当前设定充电限电流比例 电压变化 当前放电目标电压 BUS电流 充电禁止状态 放电禁止状态 BDU充电保护告警状态 BDU放电保护告警状态 电池均衡状态 电池管理模式 BMS充放电状态 主从机状态 输出干接点状态-1# 输出干接点状态-2# 限流状态 BDU休眠状态 运行模式 使用场景 充电输入断 16节单体均衡状态 充电剩余时间 放电剩余时间 累计放电容量(AH) 累计放电电量(kWh) 电芯阻抗补偿状态 系统来电电压阈值 掉电电压阈值 下发直通状态 时段电价状态 混用电池满电状态

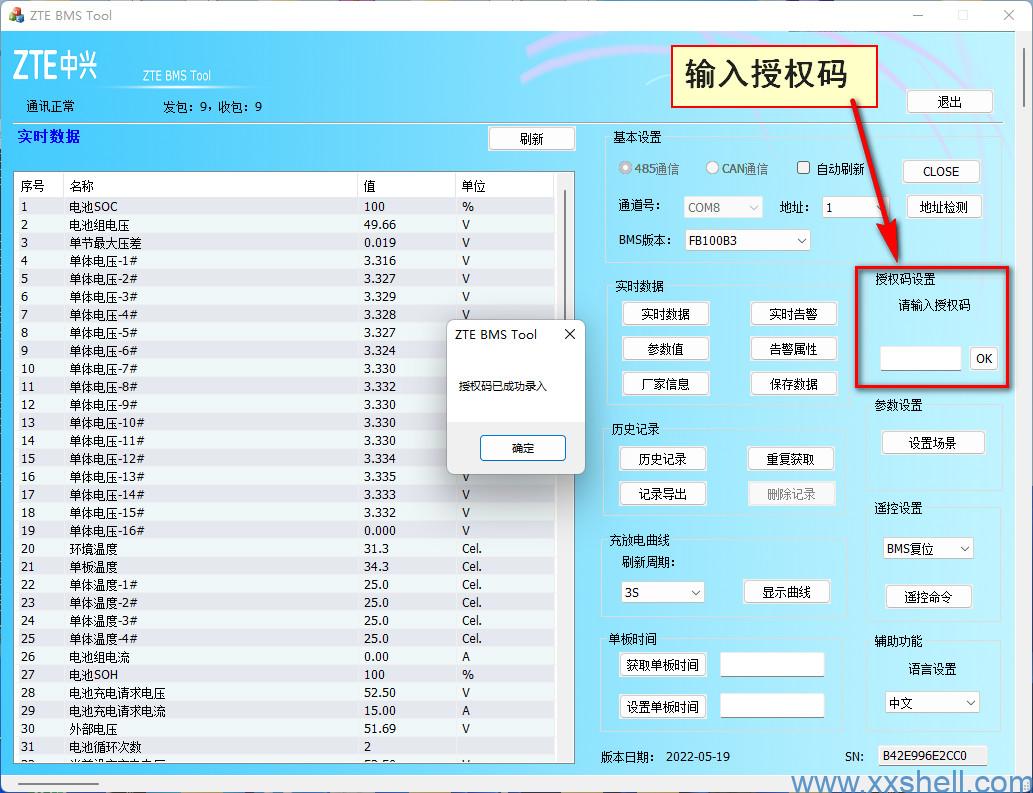

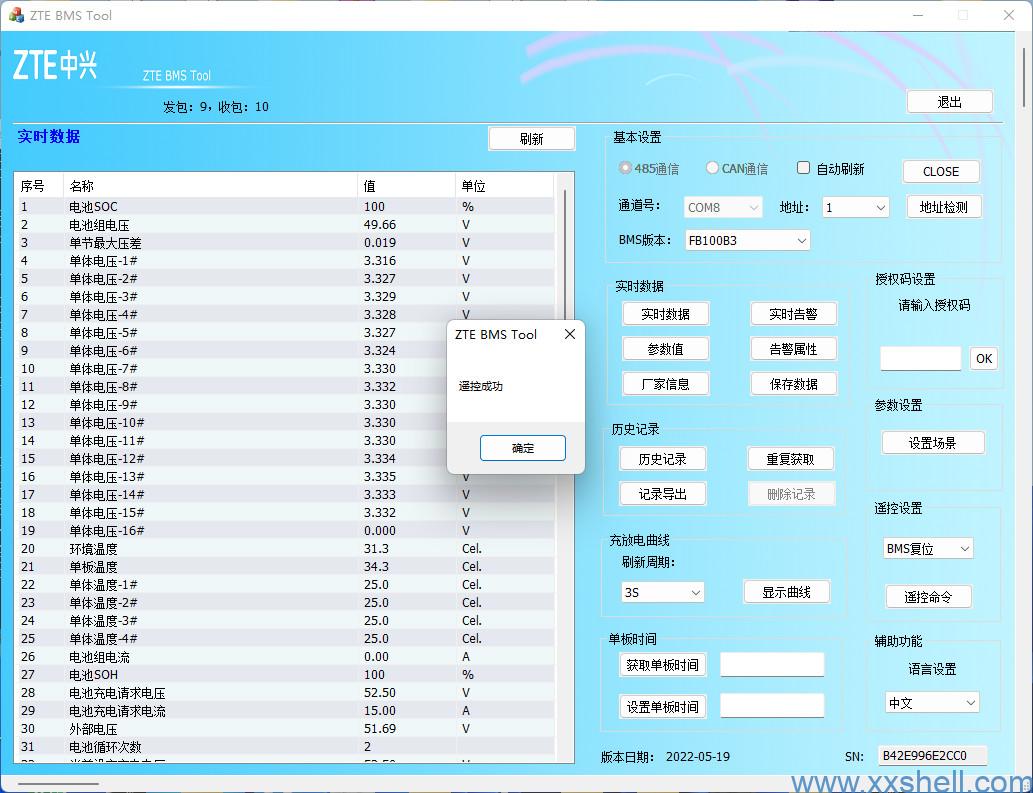

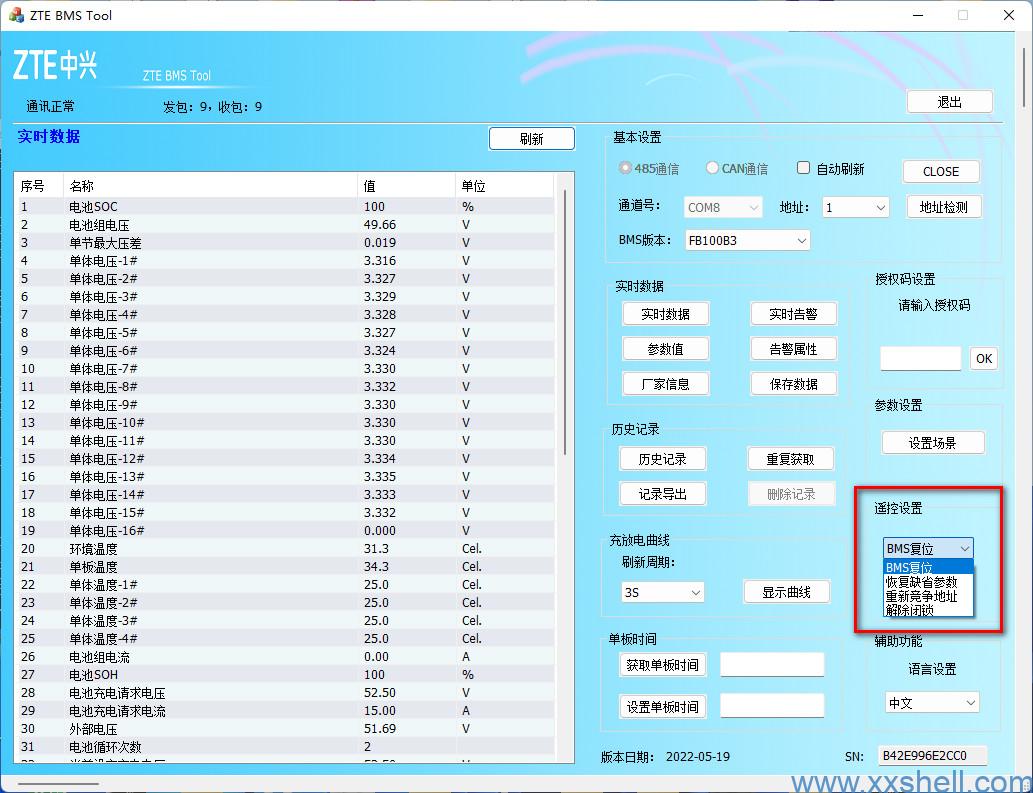

5、输入授权码可以对电池进行遥测动作,支持BMS重启、BMS恢复出厂设置、BMS解除闭锁、BMS重新竞争通信地址,如下图:
![](https://www.xxshell.com/wp-content/uploads/2024/02/%E8%BE%93%E5%85%A5%E6%8E%88%E6%9D%83%E7%A0%81.jpg?v=1706776395)
![](https://www.xxshell.com/wp-content/uploads/2024/02/%E9%81%A5%E6%8E%A7%E8%AE%BE%E7%BD%AE.jpg?v=1706776428)
![](https://www.xxshell.com/wp-content/uploads/2024/02/%E9%81%A5%E6%B5%8B%E6%88%90%E5%8A%9F.jpg?v=1706776452)
