一、电源模块简介
本教程脱机工作教程适用于EPU02D、EPU02S机框的BDU65-03、BDU70-03等模块。

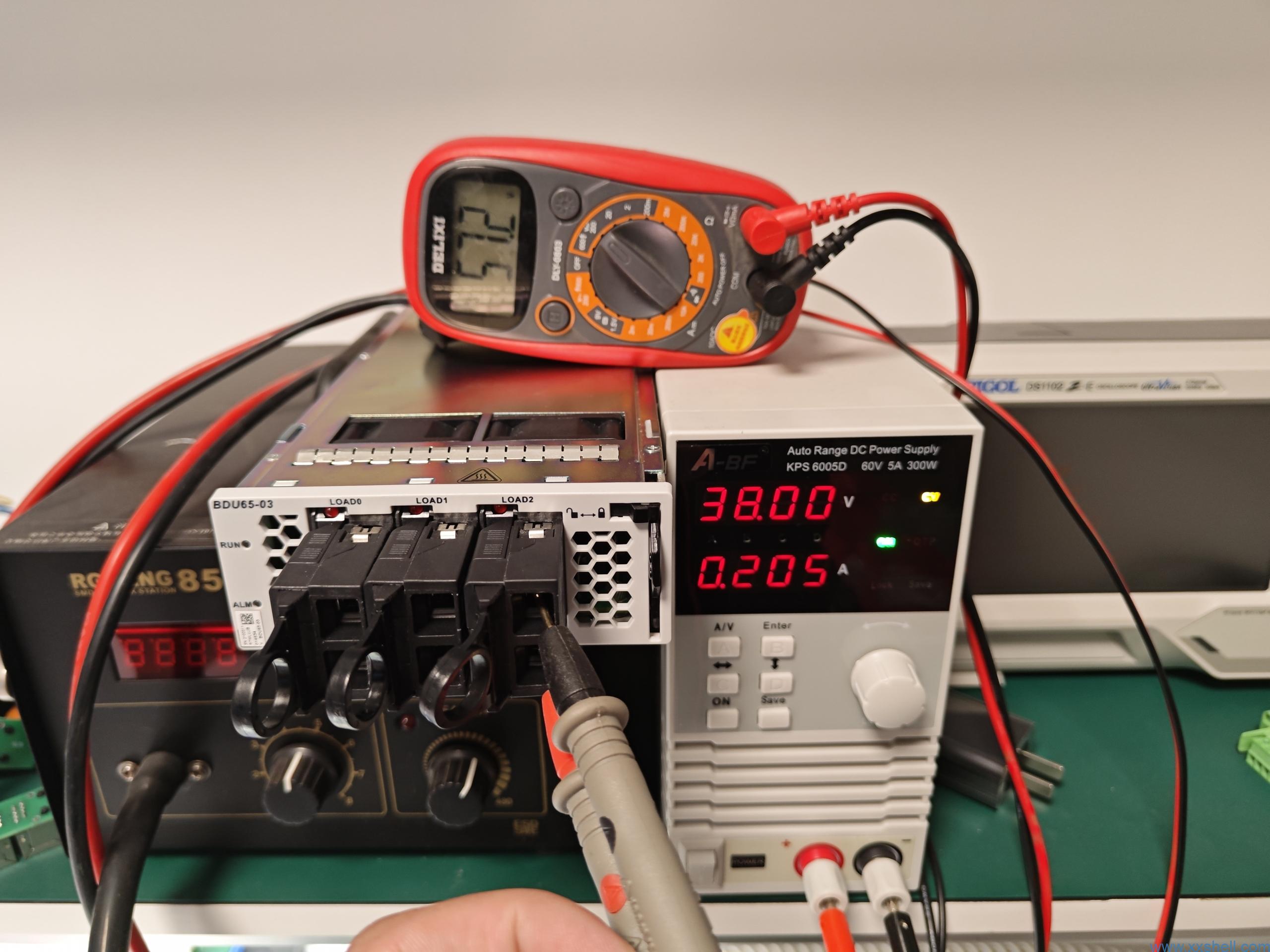

本教程主要演示BDU60-03电源模块,实际测试模块空载功耗只有7瓦,非常适合电动车48V升压60V使用。
BDU65-03(Boost Distribution Unit 65-03)用于将-38.4V DC~-57V DC转换为-57V DC。
BDU60-03主要功能如下:
- 将-38.4V DC~-57V DC转换成-57V DC输出给RRU/AAU供配电。
- 应用在EPU02B或EPU05A-06/07/08/09/11/12中时,提供3x30A Fuse配电。
- 具有输出过流、过压、过热保护等功能。
- 自带风扇散热。
指示灯说明:
面板标识 |
含义 |
颜色 |
状态 |
说明 |
---|---|---|---|---|
RUN |
电源运行指示灯 |
绿色 |
常亮 |
模块正在启动、自检或加载激活 |
闪烁(1s亮,1s灭) |
模块已注册,通信正常 |
|||
闪烁(0.125s亮,0.125s灭) |
模块未注册,通信断链 |
|||
常灭 |
模块无电源输入 |
|||
ALM |
故障指示灯 |
红色 |
常灭 |
模块正常,无故障或告警 |
闪烁(1s亮,1s灭) |
输入过欠压保护、过温保护、过流保护、输出过压保护、远程关机、输出短路保护 |
|||
常亮 |
风扇故障或内部通信故障 |
BDU65-03技术指标:
项目 |
指标项 |
---|---|
输入电压 |
-38.4V DC~-57V DC |
输出电压 |
-57V DC |
输出功率 |
|
输出配电 |
|
接口防雷指标 |
差模:10kA |

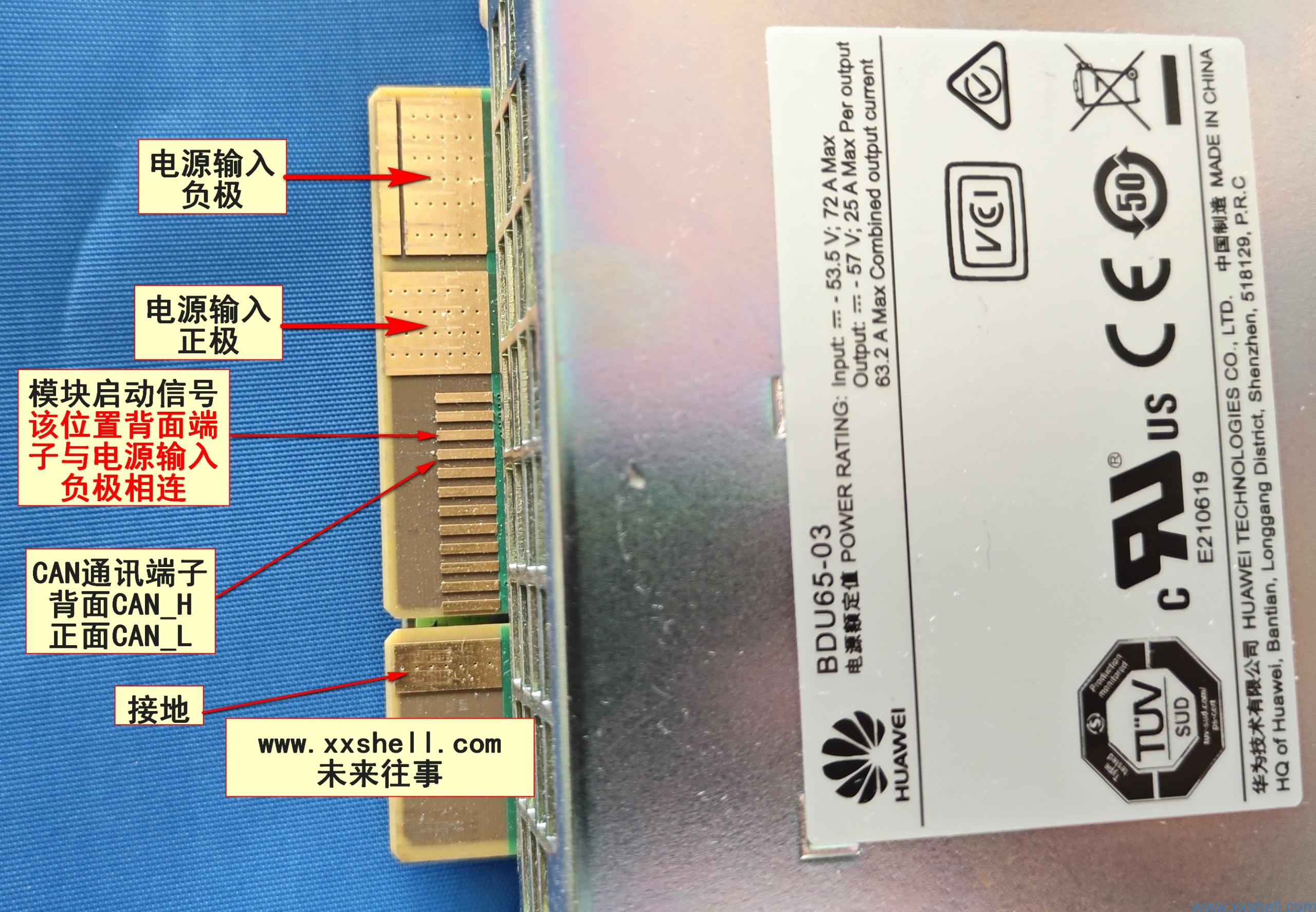

二、华为升压模块端子连接定义
![](https://www.xxshell.com/wp-content/uploads/2023/12/%E5%8D%8E%E4%B8%BABDU65-03%E7%AE%A1%E7%90%86%E6%A8%A1%E5%9D%97%E6%8E%A5%E7%BA%BF%E5%9B%BE%E7%A4%BA%E6%84%8F%E5%9B%BE-scaled.jpg?v=1702969585)
![](https://www.xxshell.com/wp-content/uploads/2023/12/IMG_20231021_212231-scaled.jpg?v=1702969643)

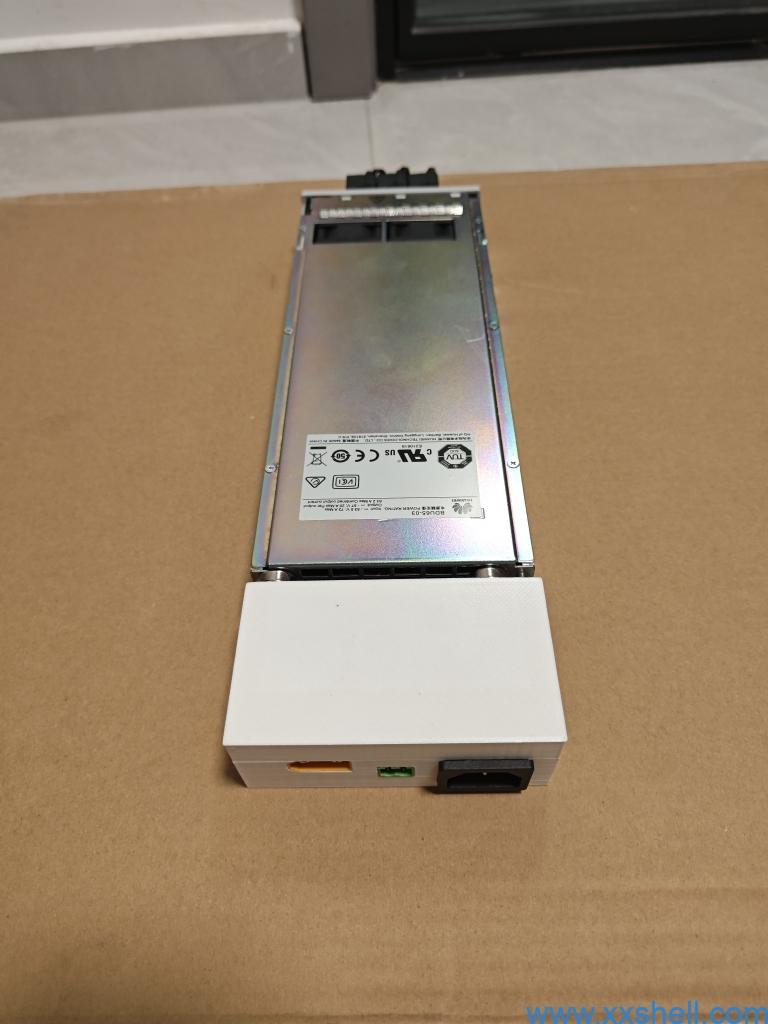

![](https://www.xxshell.com/wp-content/uploads/2023/12/IMG_20231021_211704-768x1024.jpg?v=1702969703)
